专利号: 2019207849703
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

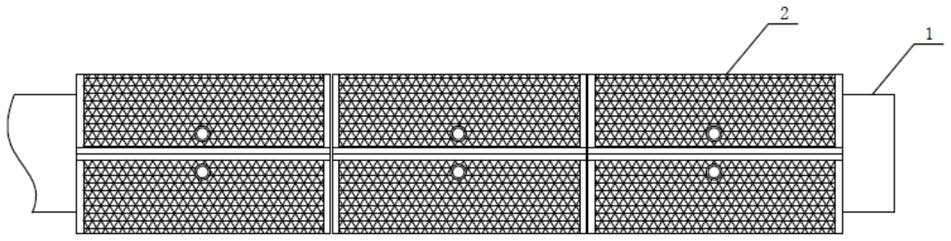

1.一种无缝钢管冷拔模冷却机构,包括有包裹在冷拔模具(1)外部的包裹套(2),其特征在于:所述包裹套(2)包括有通过橡胶圈(3)塑封在一起的第一软铜片(15)和第二软铜片(17),所述第一软铜片(15)和第二软铜片(17)之间固定连接有软铜丝网(16),所述第一软铜片(15)的上部固定连接有第一软铜丝布(6),所述第二软铜片(17)的下部固定连接有第二软铜丝布(18),所述第二软铜丝布(18)的底部喷涂有导热脂层(19),所述第一软铜片(15)的上部两端分别连通有进气快速接头公头(4)和出气快速接头公头(5),所述进气快速接头公头(4)通过快速接头母头(7)以及进气管(8)连通有冷却箱(12),所述冷却箱(12)的一侧通过第一管道(9)连通有空气压缩机(10),所述冷却箱(12)的内部安装有半导体制冷片(14)。

2.根据权利要求1所述的一种无缝钢管冷拔模冷却机构,其特征在于:所述橡胶圈(3)设置为耐高温磁性橡胶圈。

3.根据权利要求1所述的一种无缝钢管冷拔模冷却机构,其特征在于:所述软铜丝网(16)设置为波浪形结构。

4.根据权利要求1所述的一种无缝钢管冷拔模冷却机构,其特征在于:所述第一管道(9)的一端与冷却箱(12)的制冷空腔连通,所述空气压缩机(10)的出口上还通过第二管道(11)与冷却箱(12)的放热空腔连通,且冷却箱(12)的放热空腔一端连通有出气管(13)。

5.根据权利要求1所述的一种无缝钢管冷拔模冷却机构,其特征在于:所述导热脂层(19)设置为导热硅脂层。

6.根据权利要求1所述的一种无缝钢管冷拔模冷却机构,其特征在于:所述软铜丝网(16)的孔径设置为2-3mm。
