专利号: 2019207909329
申请人: 上海紫尧实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2024-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

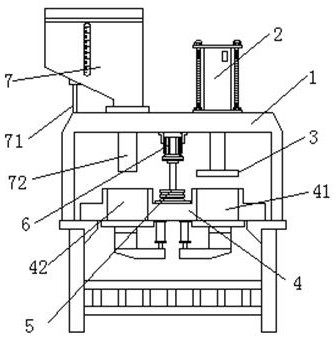

1.一种蜂窝煤生产用高效的压蜂窝机,其特征在于,包括主体机架(1)、模具盘(4)和驱动电机(6);

所述主体机架(1)的顶部一侧螺旋固定有液压伸缩杆(2),且液压伸缩杆(2)的底端贯穿于主体机架(1)并延伸至其内部,所述液压伸缩杆(2)的底端螺旋连接有压板(3);

所述模具盘(4)转动连接在主体机架(1)的内侧,且模具盘(4)上关于其竖直中线对称开设有第一成型孔(41)和第二成型孔(42);

所述驱动电机(6)螺旋固定在主体机架(1)的内侧顶部,且驱动电机(6)通过传动连杆(5)与模具盘(4)传动连接。

2.根据权利要求1所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述压板(3)为圆盘状结构,且压板(3)的位置与第一成型孔(41)的位置上下相互对应;

所述第一成型孔(41)和第二成型孔(42)均为圆柱形结构,且第一成型孔(41)和第二成型孔(42)的内径均与压板(3)的直径相等。

3.根据权利要求1所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,还包括托板(8);

所述托板(8)的底部通过连接架(81)连接有托架(82),且托架(82)通过电控伸缩杆(83)与模具盘(4)的底部连接;

所述托板(8)共设有两个,且两个托板(8)的位置分别于第一成型孔(41)和第二成型孔(42)的位置相互对应。

4.根据权利要求3所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述电控伸缩杆(83)共设置有两个,且两个电控伸缩杆(83)的伸缩行程相等,而且两个电控伸缩杆(83)可独立进行控制。

5.根据权利要求3所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述托板(8)为圆盘状结构,且托板(8)的直径大于第一成型孔(41)的内径,所述托板(8)的上表面均匀焊接有蜂窝成型杆(84)。

6.根据权利要求3所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述托板(8)与连接架(81)连接位置处设有环形转动架(85)。

7.根据权利要求6所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,还包括原料仓(7);

所述原料仓(7)通过支撑架(71)螺旋固定在主体机架(1)顶部另一侧,且原料仓(7)的底部连接有出料管(72);

所述出料管(72)贯穿于主体机架(1)并延伸至主体机架(1)的内侧。

8.根据权利要求7所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述出料管(72)的位置与第二成型孔(42)的位置上下相互对应。

9.根据权利要求7所述的一种蜂窝煤生产用高效的压蜂窝机,其特征在于,所述原料仓(7)的内侧通过电机固定罩固定有下料电机(73),且下料电机(73)通过联轴器传动连接有下料螺杆(74),其中下料螺杆(74)的底端延伸至出料管(72)的内侧。
