专利号: 2019207951294
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

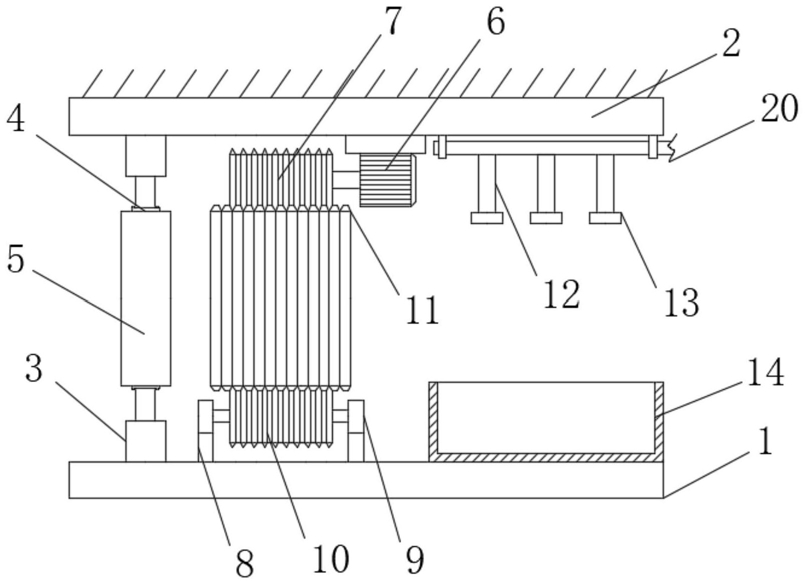

1.一种无缝钢管冷拔磨洗装置,包括底板(1)和顶板(2),其特征在于:所述底板(1)和顶板(2)之间相对一侧均固定安装有支撑座(3),两组所述支撑座(3)之间连接有套圈(5),所述套圈(5)内侧环向等距设置有毛刷(17),所述顶板(2)一侧安装有电机(6),所述电机(6)的输出轴上安装有传动齿轮(7),所述底板(1)上位于传动齿轮(7)下部转动安装有支撑齿轮(10),所述传动齿轮(7)和支撑齿轮(10)之间啮合连接有主齿轮圈(11),所述主齿轮圈(11)中间位置开设有通孔,且通孔内两侧均通过两组弹簧(15)连接有打磨片(16),所述主齿轮圈(11)上两侧贯穿安装有锁紧螺栓(18),且锁紧螺栓(18)端部抵在打磨片(16)一侧,所述顶板(2)上位于电机(6)一侧设有水管(20),所述水管(20)下部等距连通有三组支管(12),三组所述支管(12)端部均螺接有喷头(13),所述喷头(13)下部位于底板(1)上设有水槽(14)。

2.根据权利要求1所述的一种无缝钢管冷拔磨洗装置,其特征在于:所述套圈(5)和支撑座(3)之间通过连接块(4)和贯穿于连接块(4)的定位螺栓固定连接。

3.根据权利要求1所述的一种无缝钢管冷拔磨洗装置,其特征在于:所述支撑齿轮(10)两端的齿轮轴上转动套接有轴套(9),所述轴套(9)底部通过焊接的支杆(8)固定在底板(1)上。

4.根据权利要求1所述的一种无缝钢管冷拔磨洗装置,其特征在于:所述打磨片(16)为圆弧形结构设置,所述打磨片(16)和弹簧(15)之间以及弹簧(15)和主齿轮圈(11)内侧之间均通过焊接方式固定。

5.根据权利要求1所述的一种无缝钢管冷拔磨洗装置,其特征在于:所述主齿轮圈(11)的齿圈上位于锁紧螺栓(18)贯穿位置对应开设有相匹配的螺栓孔(19)。

6.根据权利要求1所述的一种无缝钢管冷拔磨洗装置,其特征在于:所述套圈(5)和主齿轮圈(11)中心位置为同轴心设置。
