专利号: 2019207961900
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-09-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

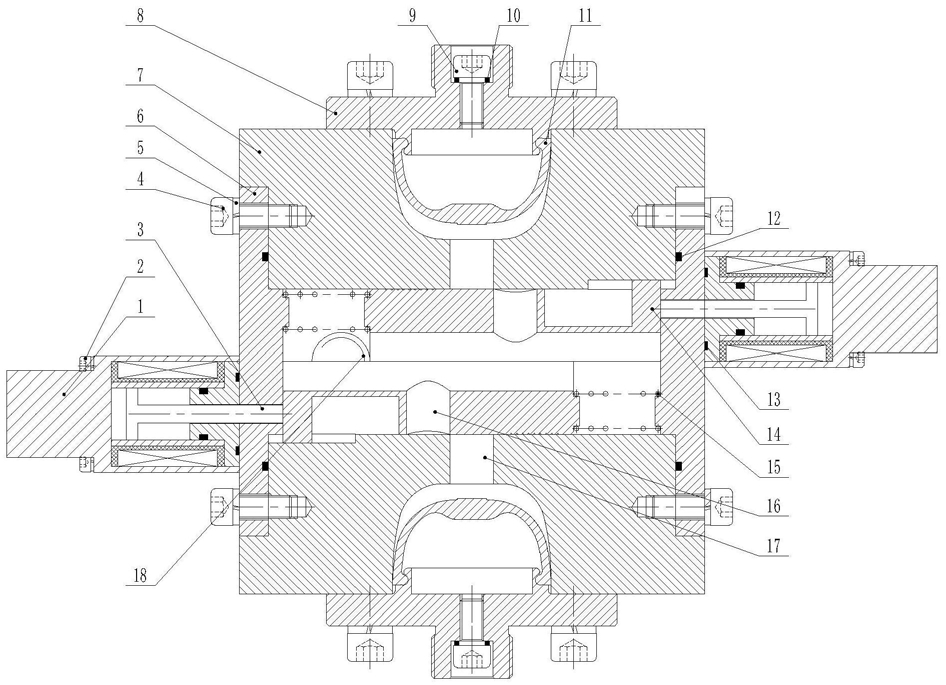

1.一种自适应复式压力脉动衰减器,其特征在于:包括比例电磁铁、内六角螺钉、推杆、锁紧螺钉、弹簧垫圈、压盖、壳体、盖板、充气螺钉、组合密封圈、隔膜、O型圈、控制芯轴和弹簧,壳体的前端和后端开有进出口,通过螺纹连接于管路系统中;壳体的上端和下端开有两个蓄能器腔体,隔膜通过盖板安装于腔体中;盖板将腔体分为上腔和下腔,上腔为充气腔,气体通过充气螺钉和组合密封圈进行密封,下腔为蓄能腔,管道中的液体可通过蓄能器孔流入蓄能器;壳体的中部为中空阶梯结构,用于安装两根控制芯轴,阶梯一侧为矩形槽,防止控制芯轴转动,进行径向定位;控制芯轴一侧为弹簧,另一侧与比例电磁铁的推杆相接。

2.根据权利要求1所述的一种自适应复式压力脉动衰减器,其特征在于:所述控制芯轴整体为半圆结构,底部为开有半圆的平面,左右为非对称结构;控制芯轴一侧为三角形,三角形顶部为矩形凸台,中间部位为半圆槽,另一侧为半圆结构,开有引流孔和均压槽。

3.根据权利要求1或2所述的一种自适应复式压力脉动衰减器,其特征在于:所述两根控制芯轴半圆平面接触,并在壳体孔内反向布局,通过比例电磁铁驱动推杆与弹簧回程的方法进行移动。

4.根据权利要求1所述的一种自适应复式压力脉动衰减器,其特征在于:所述压盖上有凸台和圆孔,分别用于弹簧定位和推杆导向。

5.根据权利要求1所述的一种自适应复式压力脉动衰减器,其特征在于:所述弹簧和壳体矩形阶梯构成大容腔,形成亥姆霍兹压力脉动衰减器。
