专利号: 2019208046891
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

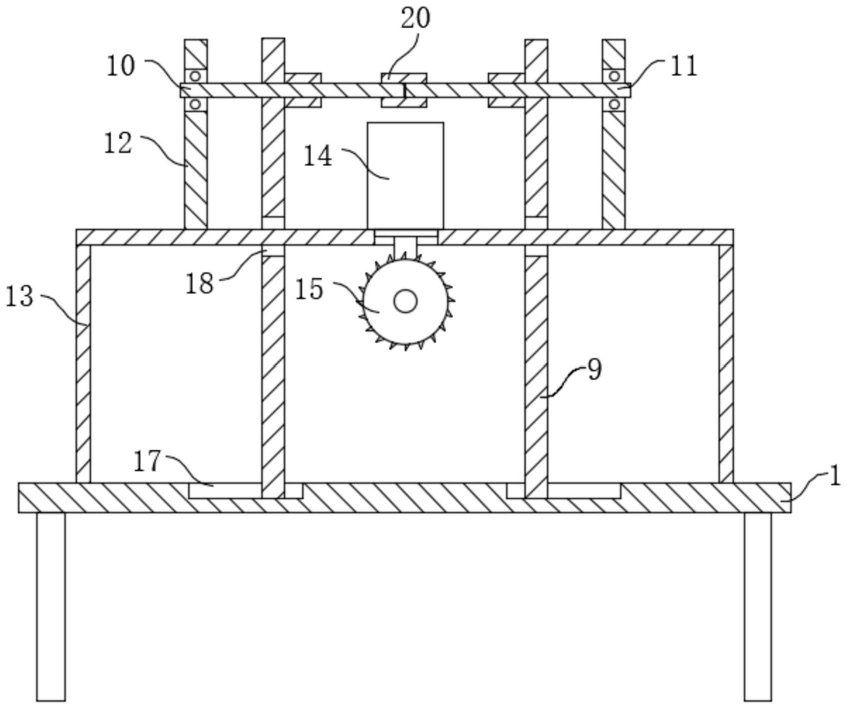

1.一种圆钢切断机构,包括切断平台(1)和两组定位板(12),其特征在于:所述切断平台(1)内两侧分别滑动安装有推板(2)和顶板(3),且切断平台(1)上表面两侧分别焊接有第一固定块(4)和第二固定块(5),所述推板(2)一侧转动安装有螺杆(6),所述螺杆(6)螺接贯穿于第一固定块(4)内,所述顶板(3)一侧焊接有顶杆(7),所述顶杆(7)滑动安装于第二固定块(5)内,且顶杆(7)和第二固定块(5)之间固定连接有弹簧(8),所述切断平台(1)上表面对称滑动安装有夹板(9),两组所述夹板(9)内分别螺接有第一螺杆(10)和第二螺杆(11),所述第一螺杆(10)和第二螺杆(11)一端均螺接有螺套(20),且第一螺杆(10)和第二螺杆(11)分别远离螺套(20)一端均转动安装于定位板(12)内,两组所述定位板(12)底部固定安装有龙门支架(13),所述龙门支架(13)两侧均贯穿于夹板(9)且固定安装于切断平台(1)上表面,所述龙门支架(13)顶部居中位置通过螺钉固定安装有电动推杆(14),所述电动推杆(14)输出轴端固定连接有切断刀具(15),所述切断刀具(15)一侧固定连接有马达(21),所述螺杆(6)远离推板(2)一端键连接有手轮(22)。

2.根据权利要求1所述的一种圆钢切断机构,其特征在于:所述切断平台(1)上表面位于推板(2)和顶板(3)滑动位置均开设有第一滑槽(16)。

3.根据权利要求1所述的一种圆钢切断机构,其特征在于:所述切断平台(1)上表面位于夹板(9)滑动位置开设有第二滑槽(17)。

4.根据权利要求1所述的一种圆钢切断机构,其特征在于:所述第一螺杆(10)和第二螺杆(11)表面分别开设有左旋外螺纹和右旋外螺纹,所述螺套(20)内分别位于第一螺杆(10)和第二螺杆(11)螺接位置开设有左旋内螺纹和右旋内螺纹。

5.根据权利要求1所述的一种圆钢切断机构,其特征在于:所述夹板(9)内位于龙门支架(13)贯穿位置开设有缺口(18)。

6.根据权利要求1所述的一种圆钢切断机构,其特征在于:所述电动推杆(14)输出轴端固定安装有刀架(19),所述切断刀具(15)通过刀架(19)固定安装于电动推杆(14)底部。
