专利号: 2019208097450
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

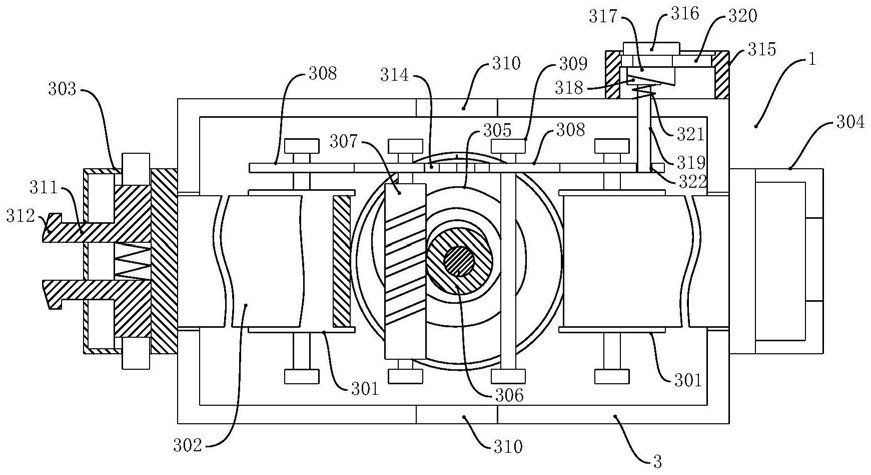

1.一种旅游用行李固定装置,其特征在于:包括至少一个母扣件,所述母扣件包括壳体和对称设置在壳体内的两组卷轴机构,所述卷轴机构上均缠绕设置有扎带,壳体两端分别设置有开口,所述扎带分别从两端的开口伸出,其中一扎带端部连接有卡扣,另一扎带端部连接有与卡扣配合的卡座,两组卷轴机构之间设置有回收机构,所述回收机构包括设置在壳体内的卷簧、蜗轮组件和蜗杆组件,蜗轮组件和蜗杆组件啮合传动连接,卷簧一端连接在壳体上,另一端连接在蜗轮组件的转轴上,所述卷轴机构和回收机构之间设置有传动机构,所述传动机构包括分别设置在卷轴机构、蜗杆组件上的传动齿轮和设置在蜗杆组件和一卷轴机构之间的齿轮传动组件,所述蜗杆组件和齿轮传动组件依次并排设置在两卷轴机构之间,卷轴机构、蜗杆组件、齿轮传动组件和另一卷轴机构之间依次通过传动齿轮啮合传动连接。

2.根据权利要求1所述的旅游用行李固定装置,其特征在于:所述母扣件的壳体上设置有可限制其卷轴机构转动的锁定机构。

3.根据权利要求2所述的旅游用行李固定装置,其特征在于:所述锁定机构包括连接在壳体上的锁盒、锁舌和锁杆,所述锁盒上设置有条形滑孔,锁舌包括拨动块和连接在拨动块上的楔形截面驱动块,所述锁杆一端设置有与驱动块配合的从动块,锁杆另一端伸入到壳体内,所述卷轴机构上的传动齿轮上均布设置有多个锁孔,锁杆伸入到壳体内的一端与锁孔之间配合,拨动块设置在条形滑孔内与条形滑孔之间滑动配合,拨动块上端伸出到锁盒外,所述锁杆上套设有弹簧,弹簧设置在从动块和壳体之间。

4.一种旅游用组合式行李固定装置,其特征在于:包括至少一个权利要求1至3中任一所述的母扣件和至少一个子扣件,所述子扣件包括壳体和对称设置在壳体内的两组卷轴机构,所述卷轴机构上均缠绕设置有扎带,壳体两端分别设置有开口,所述扎带分别从两端的开口伸出,两扎带端部均设置有与母扣件上卡口相配合的卡扣,所述两卷轴机构之间设置有回收机构,卷轴机构和回收机构之间设置有传动机构,所述母扣件的壳体两侧对称设置有与子扣件上卡扣配合的卡口,所述子扣件的卡扣分别卡接连接到母扣件的卡口上。

5.根据权利要求4所述的旅游用组合式行李固定装置,其特征在于:所述卡扣包括对称设置的两个卡子,所述卡子端部设置有楔形截面卡块,所述子扣件上其中一卡扣上的卡块端部设置有限位杆,所述母扣件上蜗杆组件和齿轮传动组件之间的传动齿轮上均设置有多个与限位杆配合的限位孔,限位杆可插入到限位孔中。

6.根据权利要求4所述的旅游用组合式行李固定装置,其特征在于:所述子扣件的壳体上设置有可限制其卷轴机构转动的锁定机构。

7.根据权利要求6所述的旅游用组合式行李固定装置,其特征在于:所述锁定机构包括连接在壳体上的锁盒、锁舌和锁杆,所述锁盒上设置有条形滑孔,锁舌包括拨动块和连接在拨动块上的楔形截面驱动块,所述锁杆一端设置有与驱动块配合的从动块,锁杆另一端伸入到壳体内,所述卷轴机构上的传动齿轮上均布设置有多个锁孔,锁杆伸入到壳体内的一端与锁孔之间配合,拨动块设置在条形滑孔内与条形滑孔之间滑动配合,拨动块上端伸出到锁盒外,所述锁杆上套设有弹簧,弹簧设置在从动块和壳体之间。
