1.一种延长无中继传输距离的光传输系统,其特征在于,包括:

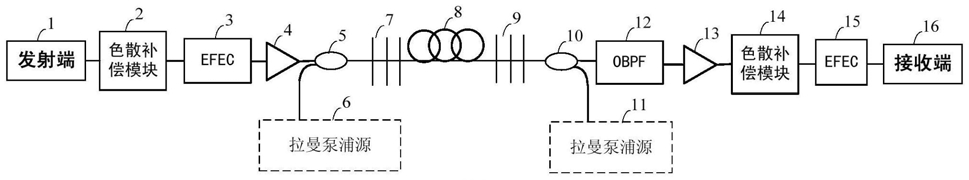

发射端(1)、前色散补偿模块(2)、纠错编码设备(3)、功率放大器(4)、第一信号泵浦合波器(5)、第一拉曼泵浦源(6)、第一光纤光栅(7)、传输光纤(8)、第二光纤光栅(9)、第二信号泵浦合波器(10)、第二拉曼泵浦源(11)、光带通滤波器(12)、前置放大器(13)、后色散补偿模块(14)、纠错解码设备(15)、接收端(16);
前色散补偿模块(2)的输入端接发射端(1),输出端接纠错编码设备(3)的输入端,纠错编码设备(3)的输出端接功率放大器(4)的输入端,功率放大器(4)的输出端接第一信号泵浦合波器(5)的信号端,第一信号泵浦合波器(5)的反射端接第一拉曼泵浦源(6),公共端接第一光纤光栅(7)的一端,第一光纤光栅(7)的另一端接传输光纤(8)的一端,传输光纤(8)的另一端接第二光纤光栅(9)的一端,第二光纤光栅(9)的另一端接第二信号泵浦合波器(10)的公共端,第二信号泵浦合波器(10)的反射端接第二拉曼泵浦源(11),第二信号泵浦合波器(10)的信号端接光带通滤波器(12)的输入端,光带通滤波器(12)的输出端接前置放大器(13)的输入端,前置放大器(13)的输出端接后色散补偿模块(14)的输入端,后色散补偿模块(14)的输出端接纠错解码设备(15)的输入端,纠错解码设备(15)的输出端接接收端(16);
第一拉曼泵浦源(6)、第二拉曼泵浦源(11)均采用二阶拉曼泵浦激光器。
2.如权利要求1所述的延长无中继传输距离的光传输系统,其特征在于,发射端(1)发射1530~1560nm波长的信号光;
第一光纤光栅(7)、第二光纤光栅(9)均为布拉格反射光栅,两者的反射波长分别为
1455nm,1458nm;
第一拉曼泵浦源(6)、第二拉曼泵浦源(11)波长均为1360nm。
3.如权利要求2所述的延长无中继传输距离的光传输系统,其特征在于,第一光纤光栅(7)、第二光纤光栅(9)反射率为90~95%,反射带宽为0.5nm。
4.如权利要求1、2或3所述的延长无中继传输距离的光传输系统,其特征在于,前色散补偿模块(2)的类型包括色散补偿光纤类型或者光纤光栅类型,色散补偿量为-
510ps/nm。
5.如权利要求1、2或3所述的延长无中继传输距离的光传输系统,其特征在于,功率放大器(4)采用EDFA。
6.如权利要求1、2或3所述的延长无中继传输距离的光传输系统,其特征在于,前置放大器(13)采用EDFA。
7.如权利要求6所述的延长无中继传输距离的光传输系统,其特征在于,前置放大器(13)输出功率为0dBm。
8.如权利要求1、2或3所述的延长无中继传输距离的光传输系统,其特征在于,后色散补偿模块(14)的类型包括色散补偿光纤类型或者光纤光栅类型,色散补偿量为-6200ps/nm。
