专利号: 2019208221250
申请人: 南京擅水科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

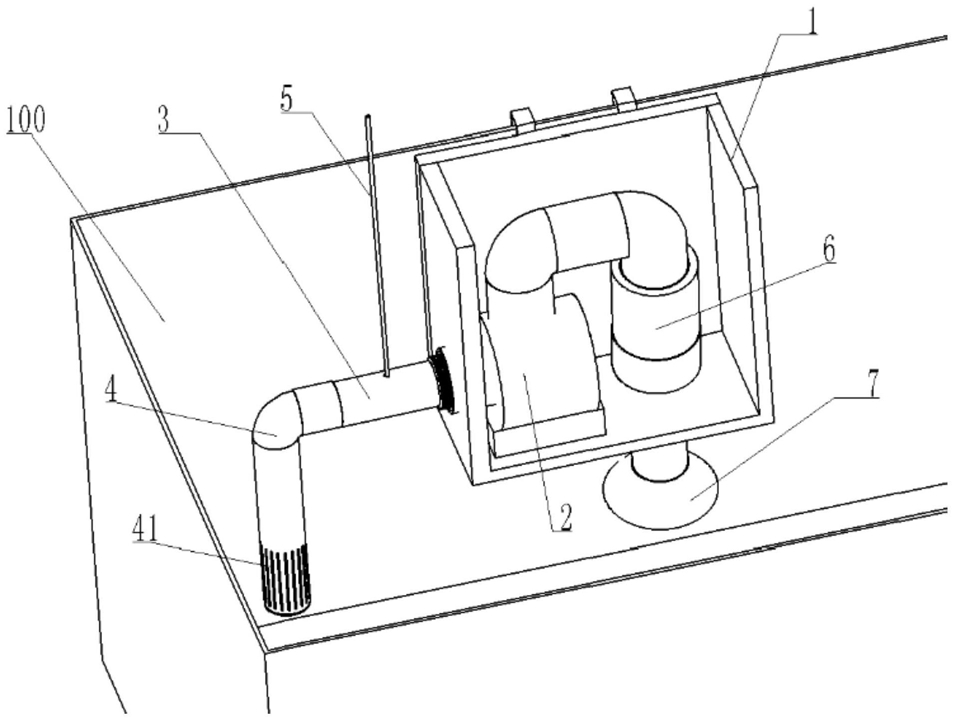

1.一种滚珠叶片式运输纳米增氧机,包括:外壳(1)、水泵(2)、进水部(3)、进水管(4)、进气管(5)、冲突碰撞部(6)、释放管(7);

所述外壳(1)为内置中空的矩形体,其外壁通过U形卡扣,卡设置在水产箱(100)的檐口;

所述进水部(3)内部为两端大、中间缩径部的文丘里结构,进水部(3)一端连接水泵(2)的进水端,另一端连接L形进水管(4)水平端,进水管(4)的竖直伸入到水产箱(100)的水中,在水中的进水管(4)末端设置有贯穿其壁的对多个进水槽(41);

所述进气管(5)为L形,在进水部(3)的上方贯穿至进水部(3)的缩径部内,进气管(5)的水平部设置在进水部(3)的轴心,开口且朝向水泵(2)方向;

其特征在于:

所述冲突碰撞部(6)与外壳(1)的底板垂直设置,并贯穿外壳(1),其上端连接水泵(2)的出水端,包括:前管(61)、中管(62)、后管(63)、喷射管(64)、叶轮(65)、滚珠(66);

所述前管(61)为单面开放桶状体,其内孔为锥形,锥形大端连接水泵(2);

所述中管(62)为管状体,与前管(61)直径相同,其上端与前管(61)底部固定连接,中管(62)的内孔设置有内丝扣(621);

所述后管(63)为管状体,其外侧设置有外丝扣(631)与内丝扣(621)啮合;

所述喷射管(64)为轴状管状体,贯穿前管(61)底部,连通前管(61)的锥形小端,喷射管(64)的侧部设置有多个贯穿其壁的环形槽(651);

所述叶轮(65)为多个,结构相同的环形管状体,叶轮(65)的上下壁面设置有环形槽(651),环形槽(651)内放置多个滚珠(66),多个叶轮(65)夹持着滚珠(66)上下重叠设置,在第一个叶轮(65)的上壁面对应位置的前管(61)下壁面设置有和环形槽(651)结构一样的前管槽(612),在最下方的叶轮(65)下壁面对应位置的后管(63)的上壁面设置有环形槽(651)结构一样的后管槽(632),在叶轮(65)的内孔壁以其轴心阵列固定设置多个扭转一定角度的叶片(652),叶片(652)另一端延伸到喷射管(64)外部,当外丝扣(631)与内丝扣(621)啮合后,后管(63)壁抵接滚珠(66)把多个叶轮(65)与滚珠(66)夹持在前管(61)与后管(63)之间;

所述释放管(7)上端与后管(63)连通,下端为向外扩张形状。

2.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述环形槽(651)设置为圆锥形孔。

3.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述叶片(652)扭转度大于30度。

4.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述进气管(5)设置为软管。

5.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述释放管(7)下部设置桶状一次性滤网。

6.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述叶轮(65)内孔壁设置凹槽、凸起。

7.根据权利要求1所述的一种滚珠叶片式运输纳米增氧机,其特征在于:所述前管(61)大端截面的与小截面的比值大于2。
