专利号: 2019208221320
申请人: 江苏臻善纺织品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

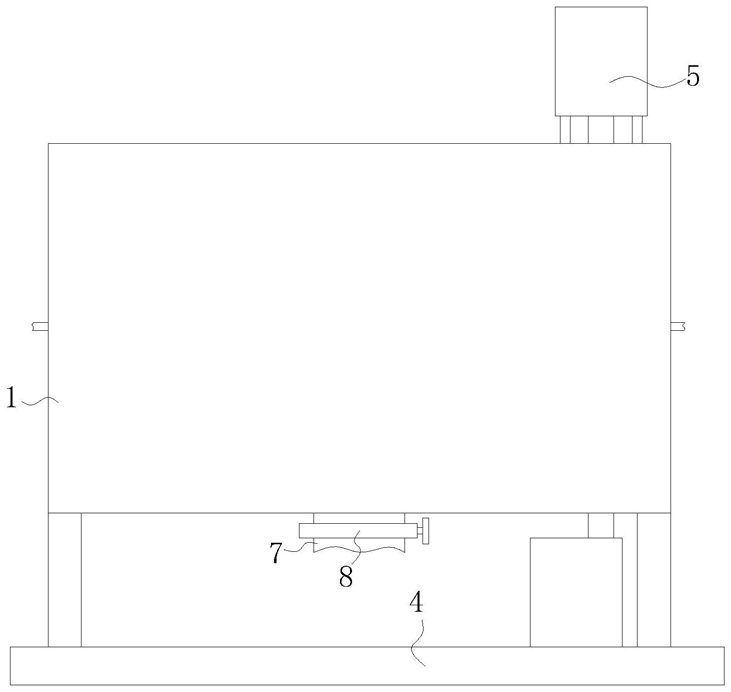

1.一种纺织面料上浆用烘干均匀装置,包括烘干箱(1)、烘干机构(5)、排出管(7)和截止阀(8),其特征在于:所述烘干箱(1)左侧的中部开设有进料口(2),所述烘干箱(1)右侧的中部开设有出料口(3),纺织面料的一端从进料口(2)进入烘干箱(1)另一端从出料口(3)导出烘干箱(1),所述烘干机构(5)连接在烘干箱(1)上,所述烘干机构(5)位于烘干箱(1)内腔一端上连接有扰流机构(6),所述排出管(7)固定连通在烘干箱(1)底部的中部,所述截止阀(8)固定连接在排出管(7)上。

2.根据权利要求1所述的一种纺织面料上浆用烘干均匀装置,其特征在于:所述烘干机构(5)包括热风机(501)、进气管(502)、导气管(503)、排气管(505)和分流网(506),所述热风机(501)的底部焊接在烘干箱(1)顶部的右侧,所述热风机(501)的底部与进气管(502)的顶部固定连通,所述进气管(502)的底部贯穿烘干箱(1)的顶部并与烘干箱(1)固定连接,所述进气管(502)位于烘干箱(1)内腔中的一端与导气管(503)顶部的右侧固定连通,所述导气管(503)的底部与排气管(505)的顶部固定连通,所述分流网(506)固定连接在排气管(505)的出气口处,所述扰流机构(6)连接在导气管(503)上。

3.根据权利要求2所述的一种纺织面料上浆用烘干均匀装置,其特征在于:所述导气管(503)的顶部焊接有固定块(504),所述固定块(504)远离导气管(503)的一端焊接在烘干箱(1)的内壁上。

4.根据权利要求3所述的一种纺织面料上浆用烘干均匀装置,其特征在于:所述分流网(506)内腔底部的中部固定连接有扰流块(507),所述扰流块(507)位于排气管(505)的出气口下方。

5.根据权利要求4所述的一种纺织面料上浆用烘干均匀装置,其特征在于:所述扰流机构(6)包括转动杆(601)、第一扇叶(602)和第二扇叶(603),所述转动杆(601)的顶部贯穿导气管(503)的底部并通过轴承与导气管(503)活动连接,所述转动杆(601)位于导气管(503)内腔一端的外表面固定连接有第一扇叶(602),所述第二扇叶(603)焊接在转动杆(601)的底部。

6.根据权利要求5所述的一种纺织面料上浆用烘干均匀装置,其特征在于:所述烘干箱(1)的底部焊接在支撑座(4)的顶部。
