专利号: 2019208413123
申请人: 无锡世百德微电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

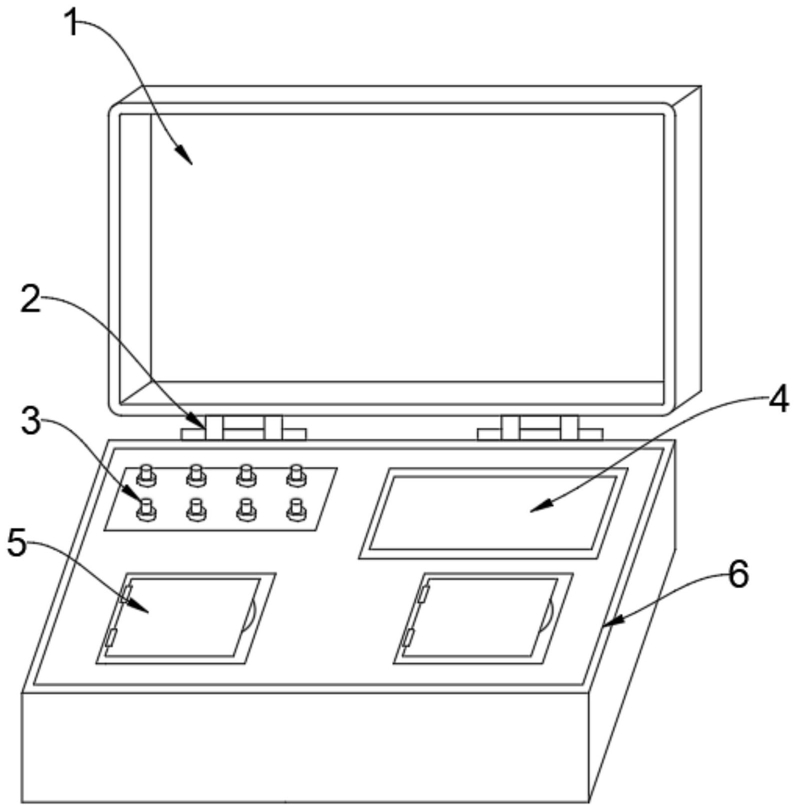

1.一种半导体电压电流测试设备,包括测试仪器盖(1),其特征在于:所述测试仪器盖(1)的下端设置有不锈钢铰链(2),所述不锈钢铰链(2)的下端设置有仪器本体(6),所述仪器本体(6)的上端设置有可调旋钮(3),所述可调旋钮(3)的一侧设置有显示屏(4),所述可调旋钮(3)的下端设置有拉线盖(5),所述仪器本体(6)的内部设置有内壳(16),所述内壳(16)的内部设置有锂电池(17),所述锂电池(17)的一侧设置有处理器(7),所述处理器(7)的下端设置有电流表(8),所述电流表(8)的一侧设置有电压表(9),所述电压表(9)的下端设置有第二检测排线(15),所述第二检测排线(15)的一侧设置有变压器(14),所述变压器(14)的一侧设置有夹头(13),所述夹头(13)的一侧设置有第一检测排线(12),所述第一检测排线(12)的上端设置有弹簧(11),所述弹簧(11)的上端设置有固定块(10)。

2.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述变压器(14)的输出端与电压表(9)的输入端连接,所述变压器(14)的输出端与电流表(8)的输入端连接,所述电流表(8)的输出端与处理器(7)的输入端连接,所述电压表(9)的输出端与处理器(7)的输入端连接,所述处理器(7)的输出端与显示屏(4)的输入端连接。

3.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述不锈钢铰链(2)的两侧均设置有连接块,所述测试仪器盖(1)通过连接块与不锈钢铰链(2)连接,所述不锈钢铰链(2)与仪器本体(6)通过连接块连接,所述仪器本体(6)的上端设置有孔洞,所述可调旋钮(3)插入孔洞与仪器本体(6)连接。

4.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述仪器本体(6)的上端设置有凹槽,所述显示屏(4)嵌入凹槽与仪器本体(6)连接,所述仪器本体(6)的上端设置有铰链,所述拉线盖(5)与仪器本体(6)通过铰链连接。

5.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述仪器本体(6)与内壳(16)设置为一体式结构,所述内壳(16)与锂电池(17)通过螺丝连接,所述锂电池(17)与处理器(7)电性连接。

6.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述处理器(7)与电流表(8)电性连接,所述电流表(8)与电压表(9)电性连接,所述电流表(8)与变压器(14)电性连接。

7.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述内壳(16)与固定块(10)通过螺丝连接,所述固定块(10)的下端设置有连接轴,所述弹簧(11)通过连接轴与固定块(10)连接。

8.根据权利要求1所述的一种半导体电压电流测试设备,其特征在于:所述处理器(7)的型号为SPC-STW-1810-处理器(7),所述电压表(9)的型号为PZ194U-9X4-电压表(9),所述电流表(8)的型号为85L1-电流表(8),所述变压器(14)的型号为bk-1kva-变压器(14)。
