专利号: 2019208421257
申请人: 唐伟东
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

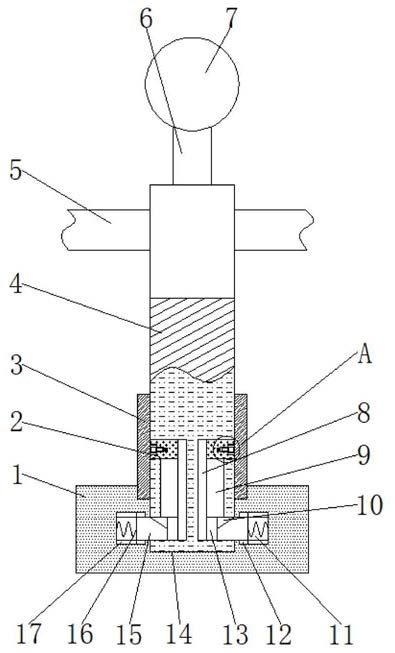

1.一种园林用护栏,包括底座(1),其特征在于:所述底座(1)的内腔开设有插槽(14),所述插槽(14)的两侧均开设有第一弹簧槽(11),所述第一弹簧槽(11)的顶部和底部均开设有限位槽(17),所述第一弹簧槽(11)的内腔滑动连接有卡块(15),所述卡块(15)的顶部和底部均固定连接有限位块(12),所述卡块(15)远离插槽(14)的一侧固定连接有第一弹簧(16),所述第一弹簧(16)远离卡块(15)的一端与第一弹簧槽(11)固定连接,所述插槽(14)的内腔活动连接有支柱(4),所述支柱(4)的表面通过螺纹活动连接有螺纹套(3),所述螺纹套(3)的底部贯穿至底座(1)的内腔,所述支柱(4)内腔的两侧均开设有滑槽(9),所述滑槽(9)一侧的底部开设有卡槽(10),所述卡块(15)靠近插槽(14)的一侧贯穿至卡槽(10)的内腔,所述滑槽(9)的内腔活动连接有竖杆(8),所述竖杆(8)一侧的底部固定连接有挡块(13),所述竖杆(8)一侧的顶部固定连接有顶块(2),所述顶块(2)贯穿滑槽(9)的内腔并延伸至支柱(4)的一侧,所述顶块(2)的一侧开设有凹槽(19),所述凹槽(19)远离螺纹套(3)的一侧开设有活动槽(18),所述活动槽(18)远离凹槽(19)的一侧开设有第二弹簧槽(24),所述凹槽(19)的内腔活动连接有拉环(20),所述拉环(20)远离螺纹套(3)的一侧固定连接有连接块(21),所述连接块(21)远离拉环(20)的一侧固定连接有活动块(22),所述活动块(22)远离连接块(21)的一侧固定连接有第二弹簧(23),所述第二弹簧(23)远离活动块(22)的一侧与第二弹簧槽(24)固定连接,所述支柱(4)的两侧均固定连接有横栏(5)。

2.根据权利要求1所述的一种园林用护栏,其特征在于:所述支柱(4)的顶部固定连接有固定块(6),所述固定块(6)的顶部固定连接有夜灯(7)。

3.根据权利要求1所述的一种园林用护栏,其特征在于:所述拉环(20)和凹槽(19)相适配,所述连接块(21)与活动块(22)相适配。

4.根据权利要求1所述的一种园林用护栏,其特征在于:所述卡块(15)与第一弹簧槽(11)相适配,所述卡块(15)与卡槽(10)相适配,所述挡块(13)与卡槽(10)相适配,所述卡块(15)与挡块(13)配合使用。

5.根据权利要求1所述的一种园林用护栏,其特征在于:所述竖杆(8)与滑槽(9)相适配,所述插槽(14)与支柱(4)相适配,所述底座(1)与支柱(4)配合使用。
