专利号: 2019208469754
申请人: 泰州华夏特钢有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

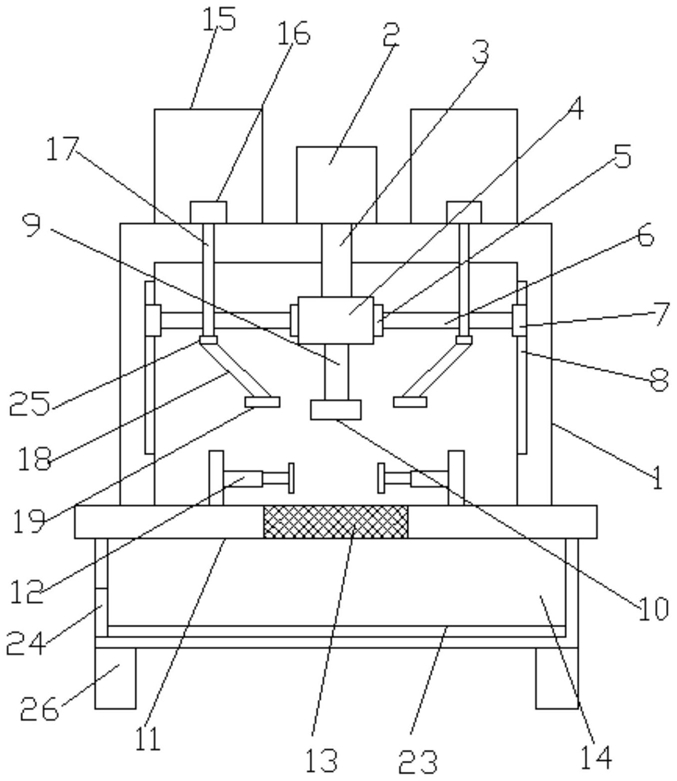

1.一种金属铸件加工用打磨装置,其特征在于,包括打磨箱(1),所述打磨箱(1)上设有液压缸(2),所述液压缸(2)的输出端连接有液压伸缩杆(3),所述液压伸缩杆(3)顶端连接有驱动电机(4),所述驱动电机(4)的两侧均设有连接块(5),所述连接块(5)上设有连接杆(6),所述连接杆(6)远离所述连接块(5)的一端设有滑块(7),所述打磨箱(1)的内壁两侧均设有滑槽(8),且所述滑块(7)与所述滑槽(8)相匹配,所述驱动电机(4)的输出端设有转轴(9),所述转轴(9)上设有打磨轮(10),所述打磨箱(1)下方设有底板(11),所述底板(11)上对称设有限位装置(12),且所述底板(11)位于所述限位装置(12)之间设有网孔(13),所述底板(11)下方设有集水箱(14),且所述集水箱(14)与所述网孔(13)连通,所述打磨箱(1)上对称设有水箱(15),所述水箱(15)内均设有水泵(16),所述水泵(16)的输出端设有伸缩软管(17),且所述伸缩软管(17)延伸至所述连接杆(6)上,所述伸缩软管(17)位于所述连接杆(6)上的一端设有连接管道(18),所述连接管道(18)上设有喷头(19),所述喷头(19)位于所述限位装置(12)上方。

2.根据权利要求1所述的一种金属铸件加工用打磨装置,其特征在于,所述限位装置(12)包括限位侧板(20),所述限位侧板(20)的一侧设有电动升缩杆(21),所述电动升缩杆(21)远离所述限位侧板(20)的一端设有夹板(22)。

3.根据权利要求1所述的一种金属铸件加工用打磨装置,其特征在于,所述集水箱(14)底部设有磁铁(23),所述集水箱(14)的一侧可拆卸设有密封门(24)。

4.根据权利要求1所述的一种金属铸件加工用打磨装置,其特征在于,所述伸缩软管(17)与所述连接管道(18)通过连接阀(25)连接。

5.根据权利要求1所述的一种金属铸件加工用打磨装置,其特征在于,所述集水箱(14)下方对称设有支撑腿(26)。

6.根据权利要求1所述的一种金属铸件加工用打磨装置,其特征在于,所述打磨轮(10)与所述转轴(9)为可拆卸连接。
