专利号: 2019208482710
申请人: 张朝良
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

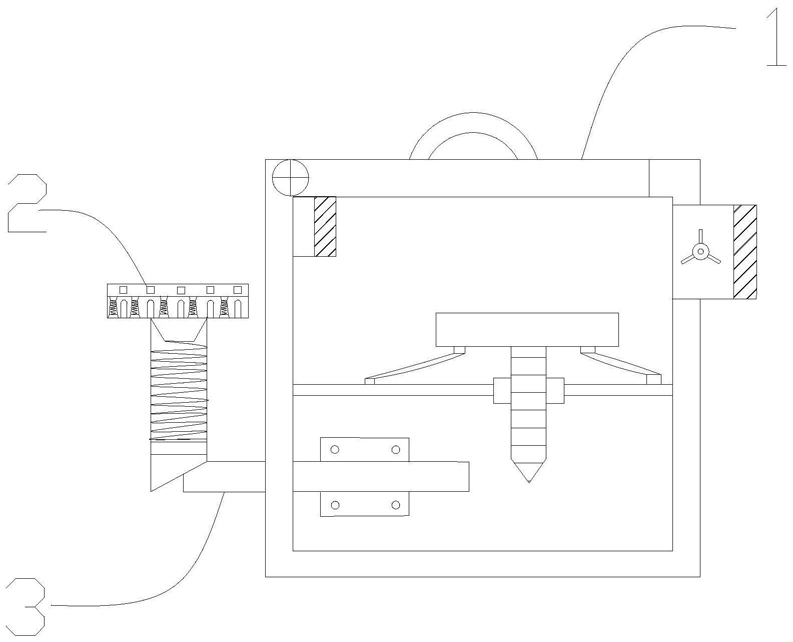

1.一种浴室拖鞋烘干器,包括烘干装置(1)、脚底按摩器(2)和推动器(3),推动器(3)顶部固定连接有脚底按摩器(2),在推动器(3)右侧固定连接有烘干装置(1);

烘干装置(1)包括烘干器(11)、螺帽(13)、开口(14)、排气口(15)、托盘(16)、固定杆(17)和螺旋杆(18),其特征在于:在烘干装置(1)顶部固定连接有开口(14),在烘干装置(1)内部左上角固定连接有烘干器(11),排气口(15)固定连接在烘干装置(1)右侧上方,两根固定杆(17)均匀固定连接在烘干装置(1)内部左右两侧,在固定杆(17)顶部固定连接有螺帽(13),螺旋杆(18)活动连接在螺帽(13)内侧,托盘(16)固定连接在螺旋杆(18)顶部,托盘(16)底部左右两端均匀固定连接有弹簧带(12)固定在固定杆(17)上;

脚底按摩器(2)包括按摩口(4)和下压弹动器(5),在脚底按摩器(2)上方均匀固定连接有按摩口(4),在脚底按摩器(2)内部均匀固定连接有下压弹动器(5);

推动器(3)包括下压杆(7)、弹簧(8)和推杆(10),下压杆(7)固定连接在推动器(3)左侧,下压杆(7)内固定连接有弹簧(8),推杆(10)固定连接在下压杆(7)底部。

2.根据权利要求1所述的浴室拖鞋烘干器,其特征在于:在两个下压弹动器(5)之间固定连接有按摩棒(6)。

3.根据权利要求1所述的浴室拖鞋烘干器,其特征在于:推杆(10)上下均匀固定连接有两个限位块(9)。

4.根据权利要求1所述的浴室拖鞋烘干器,其特征在于:在排气口(15)内部设有排气转子。
