专利号: 2019208502606
申请人: 北京鲲鹏神通科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

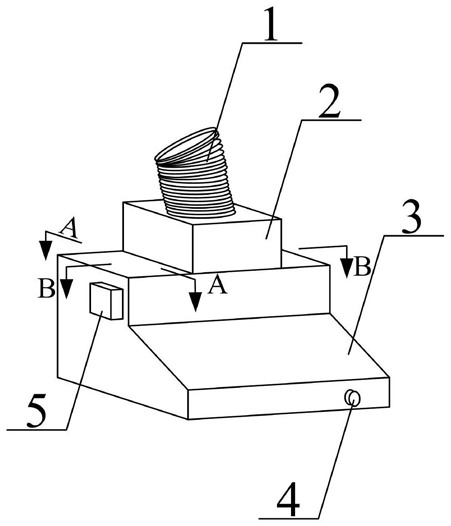

1.一种商用厨房智能抽风调节抽油烟罩,其特征在于:该商用厨房智能抽风调节抽油烟罩包括波纹管(1),等离子油烟净化器(2),机壳装置(3),电源开关(4)和抽风机构(5),所述的波纹管(1)套接在等离子油烟净化器(2)的顶部,并通过抱箍固定;所述的等离子油烟净化器(2)通过螺栓安装在机壳装置(3)顶部的中间位置,并通过导线与市电连接;所述的机壳装置(3)通过膨胀螺栓安装在厨房的墙体上;所述的电源开关(4)嵌装在机壳装置(3)的前端,并与市电通过导线连接;所述的抽风机构(5)通过螺栓安装在机壳装置(3)内部,并通过导线与电源开关(4)连接。

2.根据权利要求1所述的一种商用厨房智能抽风调节抽油烟罩,其特征在于:所述机壳装置(3)包括壳体(31),储油槽(32),导油柱(33)和通孔(34),所述的储油槽(32)设置在壳体(31)下端内部的四周;所述的导油柱(33)设置为倾斜状,焊接在壳体(31)内部;所述的通孔(34)开设在壳体(31)的顶部。

3.根据权利要求2所述的一种商用厨房智能抽风调节抽油烟罩,其特征在于:所述壳体(31)具体采用厚度为1.5mm的304-2B板制成,其纵截面设置为R字状。

4.根据权利要求1所述的一种商用厨房智能抽风调节抽油烟罩,其特征在于:所述抽风机构(5)包括PLC(51),电磁调速控制器(52),油烟传感器(53)和抽油烟风机(54),所述的PLC(51)和电磁调速控制器(52)均设置在壳体(31)的一侧;所述的油烟传感器(53)通过螺钉安装在壳体(31)的内部;所述的抽油烟风机(54)设置在壳体(31)内部的通孔(34)处,并通过螺栓固定。

5.根据权利要求4所述的一种商用厨房智能抽风调节抽油烟罩,其特征在于:所述的PLC(51)通过导线分别与油烟传感器(53)和电源开关(4)连接;所述的电磁调速控制器(52)通过导线分别与电源开关(4)和抽油烟风机(54)连接。

6.根据权利要求4所述的一种商用厨房智能抽风调节抽油烟罩,其特征在于:所述的PLC(51)采用FX-2N型;所述的油烟传感器(53)具体采用RS485型油烟浓度传感器;所述的电磁调速控制器(52)具体采用JD1C-40型。
