专利号: 2019208524713
申请人: 扬州市职业大学(扬州市广播电视大学)
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

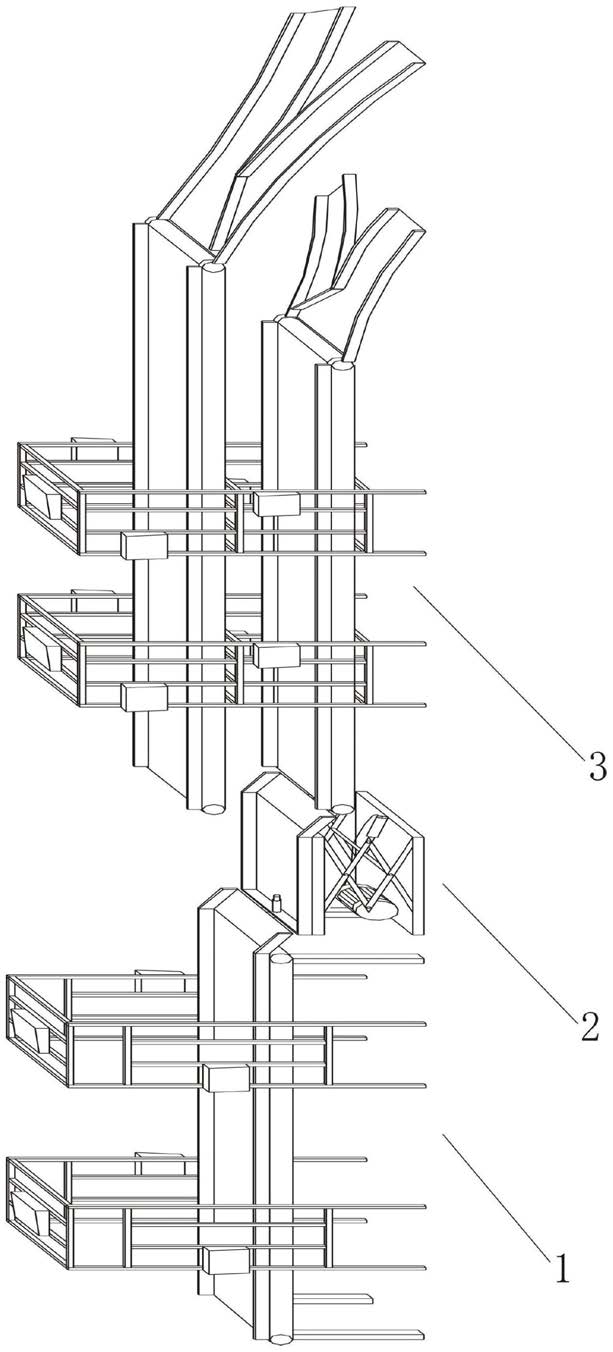

1.一种快递自动分拣运输设备,其特征在于,包括第一输送系统(1)、第二输送系统(3)、自动升降台(2)、控制装置;其中,所述第一输送系统(1)包括机架一(11),所述机架一(11)上转动连接有用于输送快递件的传送带一(12),所述传送带一(12)与一驱动电机一相连;所述机架一(11)上间隔固定有两个倒U形支撑架一(13),两个所述倒U形支撑架一(13)上分别固定有一次扫码仪(14)和二次扫码仪(15);所述传送带一(12)上设有若干光电传感器;

所述自动升降台(2)位于所述传送带一(12)的尾端,其包括底座(21)、位于所述底座(21)上的升降架(22)、位于所述升降架(22)顶部的升降台(23);所述升降架(22)与一驱动电机二(26)相连;所述升降台(23)靠近所述传送带一(12)的一端设有一用于将快递件推至所述第二输送系统(3)的推动气缸(24);所述升降台(23)上还设置有位移传感器;

所述第二输送系统(3)包括机架二(31),所述机架二(31)设计有多层,每层架体上都转动连接有用于输送快递件的传送带二(32),多条所述传送带二(32)均各自与一驱动电机三相连;所述机架二(31)每层架体上均间隔固定有两个倒U形支撑架二(33),两个所述倒U形支撑架二(33)上分别固定有三次扫码仪(34)和四次扫码仪(35);所述传送带二(32)的尾端分出两条向下倾斜的通道(36),所述通道(36)上还设有能够使快递件传送至不同所述通道(36)的划拨机构(37);

所述控制装置与所述驱动电机一、所述驱动电机二(26)、所述驱动电机三、所述一次扫码仪(14)、所述二次扫码仪(15)、所述三次扫码仪(34)、所述四次扫码仪(35)、所述光电传感器、所述位移传感器、所述推动气缸(24)以及所述划拨机构(37)均实现电连接。

2.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述机架一(11)靠近所述升降台(23)的一端连接有一向下倾斜的缓冲斜板一(16)。

3.根据权利要求1或2所述的一种快递自动分拣运输设备,其特征在于:所述升降台(23)靠近所述传送带二(32)的一端连接有一向下倾斜的缓冲斜板二(25)。

4.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述升降架(22)通过链条连接至链轮,所述链轮与所述驱动电机二(26)相连。

5.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述传送带一(12)以及所述传送带二(32)上面设有多个防滑点,其内表面还设有一加强层。

6.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述机架一(11)在所述传送带一(12)的两侧沿传送方向上各固连有一长条状的侧板一,所述侧板一与所述传送带一(12)相垂直;所述机架二(31)每层架体上在所述传送带二(32)的两侧沿传送方向上各固连有一长条状的侧板二,所述侧板二与所述传送带二(32)相垂直。

7.根据权利要求1或6所述的一种快递自动分拣运输设备,其特征在于:所述升降台(23)的两侧沿传送方向上各固连有一长条状的侧板三,所述侧板三与所述升降台(23)相垂直。

8.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述一次扫码仪(14)、所述二次扫码仪(15)、所述三次扫码仪(34)和所述四次扫码仪(35)均包括设于所述倒U形支撑架一(13)和所述倒U形支撑架二(33)两侧的左侧扫码枪、右侧扫码枪以及设于所述倒U形支撑架一(13)和所述倒U形支撑架二(33)顶端的顶部扫码枪。

9.根据权利要求8所述的一种快递自动分拣运输设备,其特征在于:所述左侧扫码枪与所述右侧扫码枪错位设置于所述倒U形支撑架一(13)和所述倒U形支撑架二(33)不同的截面上。

10.根据权利要求1所述的一种快递自动分拣运输设备,其特征在于:所述划拨机构(37)包括铰接于两个所述通道(36)入口之间的分道拨料板以及驱动所述分道拨料板的驱动电机四,所述驱动电机四与所述控制装置实现电连接。
