专利号: 2019208541189
申请人: 泰州世纪天虹纺织有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

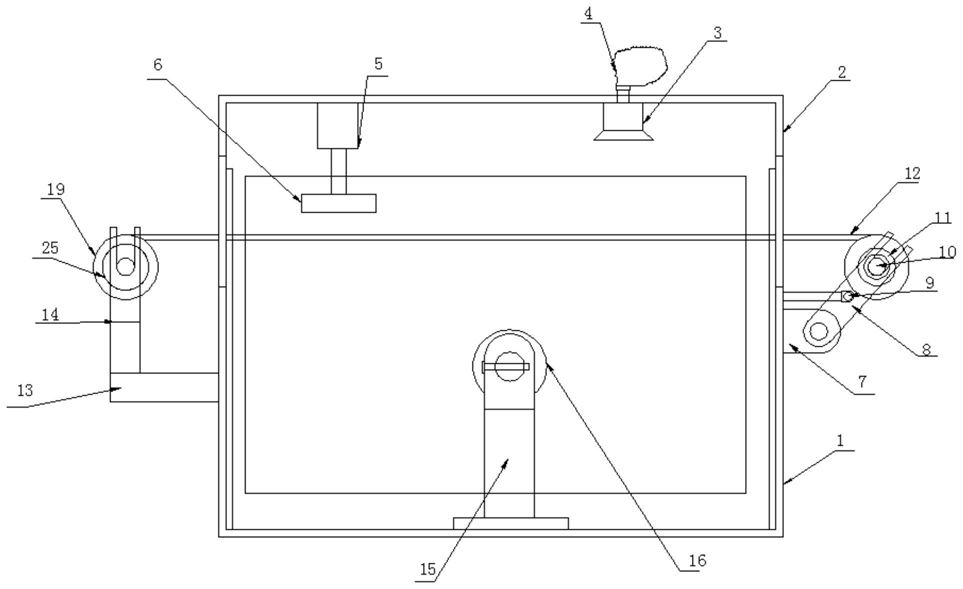

1.一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,包括箱体(1),所述箱体(1)的顶端设有箱盖(2),所述箱盖(2)的内底端设有抽吸机(3)和位于所述抽吸机(3)一侧的电动伸缩杆(5),所述抽吸机(3)的输出端与位于所述箱盖(2)顶端的灰尘袋(4)连接,所述电动伸缩杆(5)的底端与风机(6)连接,所述箱体(1)的一侧对称设有基座(7),所述基座(7)的一侧均设有安装座(8),相邻所述安装座(8)对应侧面的中间位置通过衔接杆(9)连接,所述衔接杆(9)与所述箱体(1)侧壁通过固定组件连接,相邻所述安装座(8)之间通过支撑轴(10)连接,所述支撑轴(10)上套设有布料辊(11),所述布料辊(11)上设有布料(12),所述箱体(1)远离所述衔接杆(9)的一侧设有支撑座(13),所述支撑座(13)的顶端设有伸缩组件(14)和与所述布料(12)连接的收卷机构,所述箱体(1)的内部设有烧毛机火口(16)和与所述烧毛机火口(16)连接的高度调节机构(15)。

2.根据权利要求1所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述箱体(1)的一侧设有观察窗,所述箱体(1)的两侧顶端对称设有与所述布料(12)活动连接的开口。

3.根据权利要求1所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述高度调节机构(15)包括设置于所述箱体(1)内底端的支撑筒(17),所述支撑筒(17)的内部穿插有连接杆(18),所述烧毛机火口(16)的两端设有衔接轴(21),所述衔接轴(21)与所述连接杆(18)均通过紧固杆(20)连接,两个所述连接杆(18)的底端通过支撑杆(22)连接,所述支撑杆(22)的两端均贯穿相邻所述支撑筒(17)对应侧面的开槽(24),所述支撑杆(22)的底端中间位置与气缸(23)输出端连接。

4.根据权利要求3所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述支撑杆(22)的两侧对称设有滑轮,所述支撑筒(17)远离所述开槽(24)的内壁均设有与所述滑轮相适配的滑槽。

5.根据权利要求1所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述固定组件包括与所述箱体(1)侧壁连接的母座(26),所述母座(26)的内部穿插有子座(27),所述子座(27)的一端与套设于所述衔接杆(9)的衔接座(28)连接,所述母座(26)与所述子座(27)之间通过螺栓一连接,所述子座(27)与所述母座(26)的外部之间通过弹簧连接。

6.根据权利要求5所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述伸缩组件(14)包括设置于所述支撑座(13)顶端的母杆(29)和穿插于所述母杆(29)的子杆(30),所述母杆(29)与所述子杆(30)之间通过螺栓二连接。

7.根据权利要求6所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述螺栓一与螺栓二的直径相等,且所述子座(27)与所述子杆(30)上均设有与所述螺栓一和所述螺栓二相适配的螺纹孔,所述子杆(30)和所述安装座(8)的顶端均设有容纳口,所述容纳口为U形结构。

8.根据权利要求6所述的一种便于提高布料烧毛质量的纺织烧毛机,其特征在于,所述收卷机构包括设置于所述子杆(30)一侧的电机(25),所述电机(25)的输出轴上套设有与所述布料(12)连接的收卷辊(19)。
