专利号: 201920857036X
申请人: 成都卓立环保工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

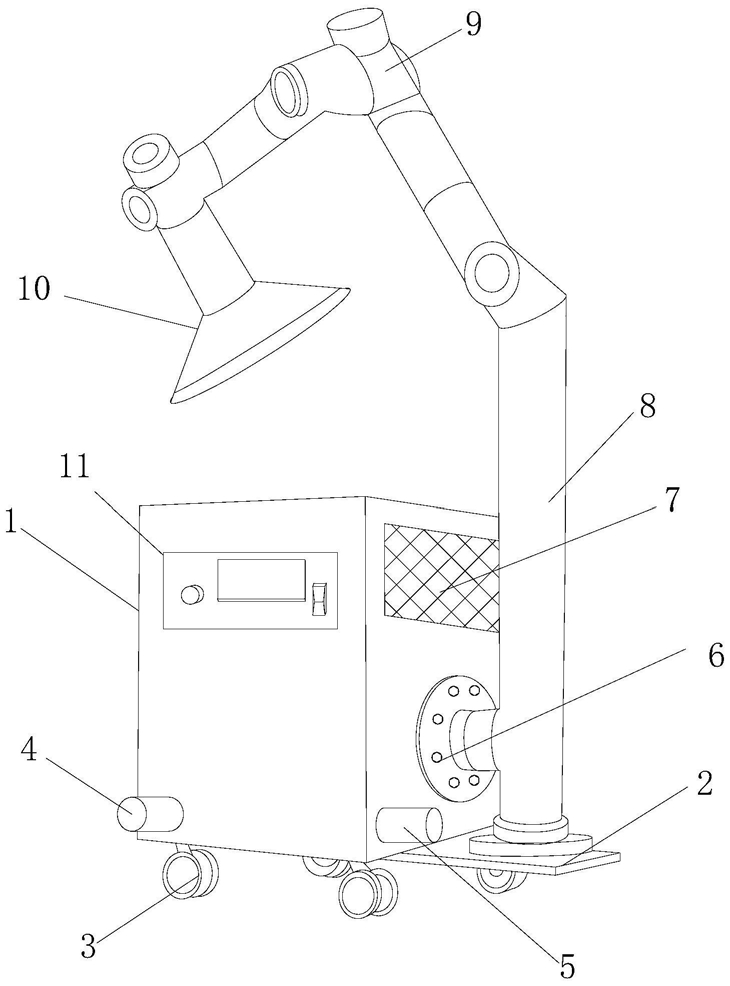

1.一种垃圾焚烧用废气处理装置,其结构包括箱体(1)、第一挡板(2)、滚轮(3)、进水口(4)、出水口(5)、连接盘(6)、出风口(7)、抽风管(8)、抽风管转动轴(9)、进风口(10)、控制面板(11);其特征在于:所述箱体(1)与第一挡板(2)为一体化结构,所述箱体(1)正面左下方与进水口(4)相啮合,所述出水口(5)在第一挡板(2)上方与箱体(1)相啮合,所述箱体(1)底面与滚轮(3)上端相焊接,所述抽风管(8)通过连接盘(6)与箱体(1)相连接,所述进风口(10)通过抽风管转动轴(9)与抽风管(8)活动连接,所述控制面板(11)后端嵌入安装于箱体(1)前端内,所述箱体(1)与出风口(7)为一体化结构。

2.根据权利要求1所述的一种垃圾焚烧用废气处理装置,其特征在于:所述箱体(1)内部主要设有粗滤孔(A)、电动机(B)、扇叶(C)、储水池(D)、雾化器机构(E)、红外杀菌灯(F)、挡板(G)、粉尘过滤袋(H)、活性炭过滤网(J)、引流器(K)、导管(L),所述粗滤孔(A)贯穿箱体,所述电动机(B)与扇叶(C)活动连接,所述红外杀菌灯(F)焊接与箱体内侧,所述活性炭过滤网(J)通过螺栓与箱体(1)连接,所述粉尘过滤袋(H)粘合在箱体(1)内侧,所述雾化器机构(E)通过导管(L)与储水池(D)相连接,所述引流器(K)设置于出风口(7)的后方。

3.根据权利要求1或2所述的一种垃圾焚烧用废气处理装置,其特征在于:所述进水口(4)通过箱体(1)与储水池(D)相通,所述出水口(5)通过箱体(1)与储水池(D)相通。

4.根据权利要求2所述的一种垃圾焚烧用废气处理装置,其特征在于:所述雾化器机构(E)由喷头螺母(E1)、喷嘴主体(E2)、液体帽(E3)、空气帽(E4)、雾化器帽(E5)组成,所述喷头螺母(E1)与喷嘴主体(E2) 为一体化结构,所述液体帽(E3)与空气帽(E4)通过喷嘴主体(E2)相连接,所述雾化器帽(E5)通过喷头螺母(E1)与喷嘴主体(E2)相连接。

5.根据权利要求1所述的一种垃圾焚烧用废气处理装置,其特征在于:所述箱体(1)为方形结构。
