专利号: 2019208583139
申请人: 康泽波
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

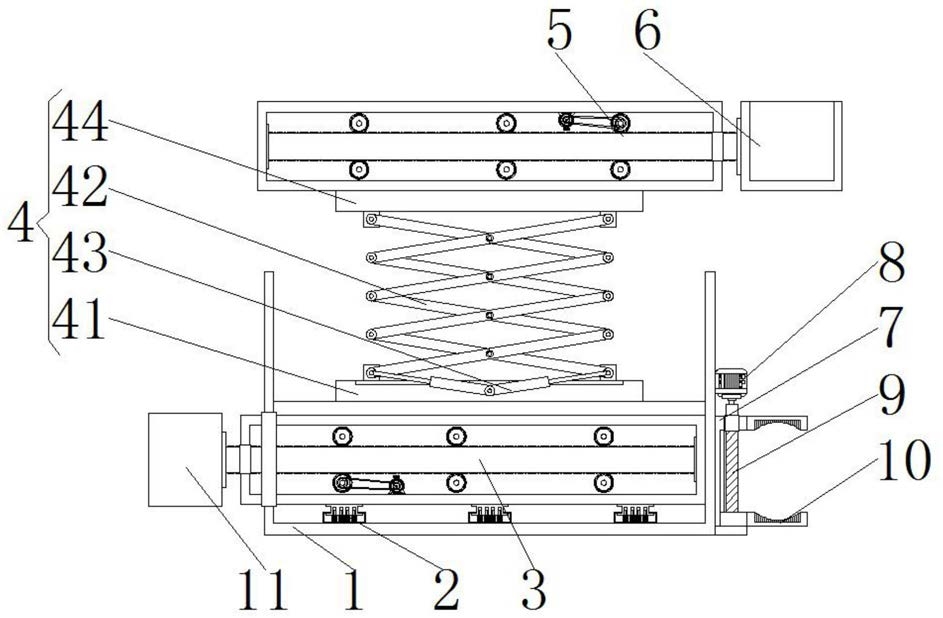

1.一种桥梁施工用辅助工具,包括底箱(1),其特征在于:所述底箱(1)内腔底部固定连接有减震装置(2),所述减震装置(2)远离底箱(1)内腔底部的一侧固定连接有第一伸缩装置(3),所述第一伸缩装置(3)远离减震装置(2)的一侧固定连接有升降装置(4),所述升降装置(4)远离第一伸缩装置(3)的一端固定连接有第二伸缩装置(5),所述第二伸缩装置(5)伸出端通过螺栓固定连接有工作箱(6),所述底箱(1)外壁底部靠近工作箱(6)固定连接有固定架(7),所述固定架(7)顶部固定连接有驱动电机(8),所述驱动电机(8)输出端通过联轴器固定连接有紧固丝杆(9),所述紧固丝杆(9)外表面滑动连接有紧固板(10)。

2.根据权利要求1所述的一种桥梁施工用辅助工具,其特征在于:所述减震装置(2)包括减震底箱(21),所述减震装置(2)内腔底部固定连接有减震柱(22),所述减震柱(22)外表面底部套设有减震弹簧(23),所述减震柱(22)外表面顶部滑动连接有减震滑块(24),所述减震滑块(24)远离减震弹簧(23)的一侧固定连接有减震顶板(25)。

3.根据权利要求1所述的一种桥梁施工用辅助工具,其特征在于:所述第一伸缩装置(3)和第二伸缩装置(5)结构相同,所述第一伸缩装置(3)包括伸缩箱(31),所述伸缩箱(31)内腔顶部和底部对称位置均转动连接有伸缩齿轮(32),所述伸缩齿轮(32)位于伸缩箱(31)内腔底部正面固定连接有从动带轮(33),所述伸缩齿轮(32)外表面啮合传动有伸缩杆(34),所述伸缩箱(31)内腔底部固定连接有伸缩电机(35),所述伸缩电机(35)输出端通过联轴器固定连接有主动带轮(36),所述主动带轮(36)外表面通过皮带(37)与从动带轮(33)滑动连接。

4.根据权利要求1所述的一种桥梁施工用辅助工具,其特征在于:所述升降装置(4)包括升降底板(41),所述升降底板(41)顶部对称位置均滑动连接有升降杆(42),所述升降底板(41)正面和背面中间位置均固定连接有电动伸缩杆(43),所述电动伸缩杆(43)远离升降底板(41)的一端与升降杆(42)转动连接,所述升降杆(42)远离升降底板(41)的一端转动连接有升降顶板(44)。

5.根据权利要求1所述的一种桥梁施工用辅助工具,其特征在于:所述第一伸缩装置(3)贯穿底箱(1)并延伸至底箱(1)外壁,所述第一伸缩装置(3)位于底箱(1)外壁的一端固定连接有配重块(11)。

6.根据权利要求1所述的一种桥梁施工用辅助工具,其特征在于:所述紧固丝杆(9)远离驱动电机(8)的一端与固定架(7)转动连接,所述紧固板(10)靠近紧固丝杆(9)的一侧与固定架(7)滑动连接。
