专利号: 2019208820331
申请人: 无锡新微阳科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

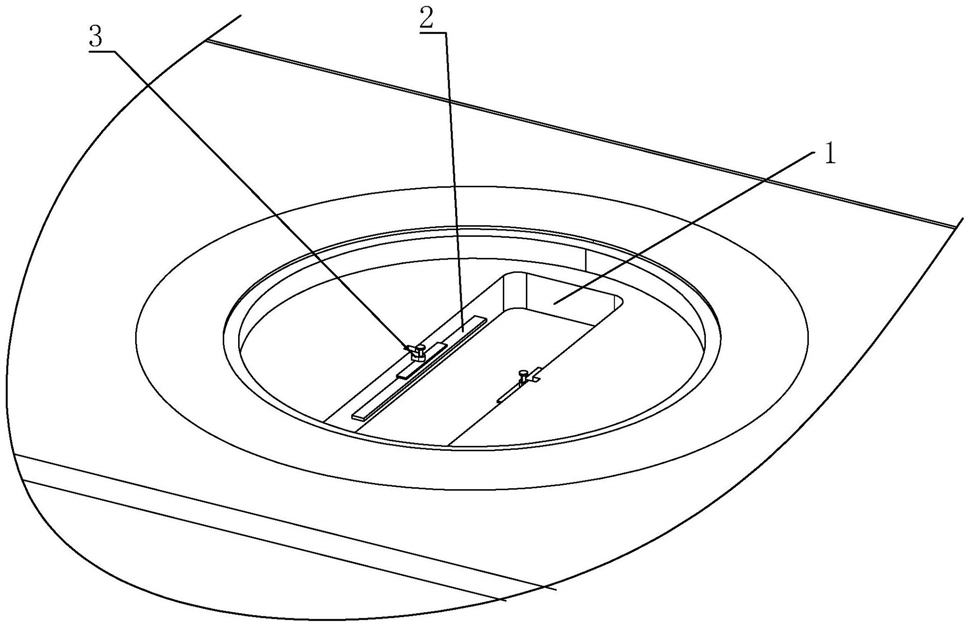

1.一种便于放置探针卡的探针台,包括探针台本体(4)、开设于探针台本体(4)上的放卡槽(1)、设置于放卡槽(1)侧壁上的沿边(2),其特征在于:所述探针台本体(4)上开设有容纳槽(12),所述容纳槽(12)的长度大于放卡槽(1)的长度,所述容纳槽(12)位于放卡槽(1)的下方,所述容纳槽(12)与放卡槽(1)贯通连接,所述容纳槽(12)的侧壁上固定连接有用于承接探针卡的承接板(13),所述放卡槽(1)的侧壁上开设有滑槽(5),所述沿边(2)滑动连接于滑槽(5)中,所述沿边(2)与滑槽(5)之间设置有用于固定沿边(2)的固定装置(6)。

2.根据权利要求1所述的一种便于放置探针卡的探针台,其特征在于:所述固定装置(6)包括开设于滑槽(5)侧壁上的销槽(61)、设置于销槽(61)中的弹性销(62)、开设于沿边(2)侧壁上与弹性销(62)滑动插接的限位槽(63),所述弹性销(62)包括张紧弹簧(621)和限位销(622),所述限位销(622)滑动连接于销槽(61)中,所述张紧弹簧(621)一端固定连接有限位销(622)的端面,另一端固定连接于销槽(61)的底部侧壁,所述限位销(622)背向张紧弹簧(621)一端端头设置为圆弧状。

3.根据权利要求2所述的一种便于放置探针卡的探针台,其特征在于:所述限位销(622)靠近张紧弹簧(621)的侧壁上固定连接有推板(7),所述推板(7)沿垂直于限位销(622)的方向设置,所述探针台本体(4)的侧壁上开设有用于推板(7)移动的行槽(8),所述行槽(8)与销槽(61)贯通连接。

4.根据权利要求1所述的一种便于放置探针卡的探针台,其特征在于:所述固定装置(6)包括开设于探针台本体(4)上的定位孔一(64)、开设于沿边(2)上的定位孔二(65),滑动插接于定位孔一(64)、定位孔二(65)中的定位杆(66),所述定位孔一(64)与滑槽(5)贯通连接,所述定位孔一(64)沿垂直于滑槽(5)的方向竖直设置。

5.根据权利要求4所述的一种便于放置探针卡的探针台,其特征在于:所述定位杆(66)背向定位孔二(65)的端面上固定连接有端帽(14),所述端帽(14)沿平行与探针台本体(4)的上表面设置,所述端帽(14)与探针台本体(4)的上表面之间固定连接有若干拉紧弹簧(16),所述拉紧弹簧(16)沿平行于定位杆(66)的方向设置。

6.根据权利要求5所述的一种便于放置探针卡的探针台,其特征在于:所述端帽(14)的上表面铰接有拉环(15)。

7.根据权利要求1所述的一种便于放置探针卡的探针台,其特征在于:所述沿边(2)的侧壁上固定连接有导向块(9),所述滑槽(5)的侧壁上开设有导向槽(10),所述导向块(9)与导向槽(10)配合滑动。

8.根据权利要求7所述的一种便于放置探针卡的探针台,其特征在于:所述导向块(9)的侧壁上嵌设有若干钢珠(11),所述钢珠(11)与导向槽(10)的侧壁贴合滑动。
