专利号: 2019208848407
申请人: 南京华毅纺织机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

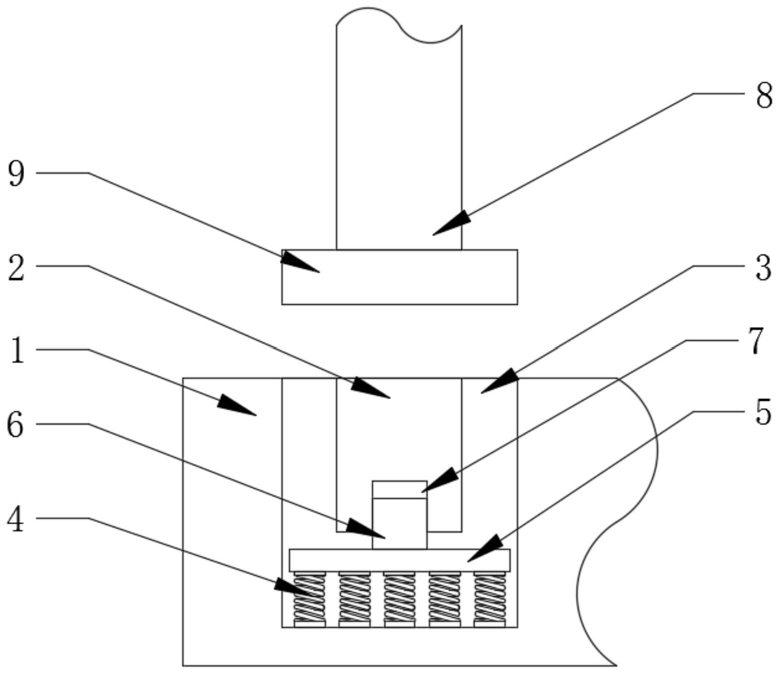

1.一种快速拆卸的乌斯座模具,包括主体(1)和冲头(8),其特征在于:所述主体(1)的上端表面设置有若干的安装孔(2),所述安装孔(2)为圆形安装孔,且安装孔(2)的两侧均开设有延伸孔(3),所述延伸孔(3)与安装孔(2)的深度一致,所述安装孔(2)的内部底端开设有与延伸孔(3)两端之间的距离相匹配的圆形空间,所述安装孔(2)的内部底端安装有若干组弹簧(4),若干所述弹簧(4)的顶端安装有一块顶板(5),所述顶板(5)的上端表面竖向设置有一块长条形凸起的顶块(6),所述安装孔(2)的内部靠近中间位置开设有与顶块(6)相匹配的卡孔(7),且卡孔(7)的上端水平位置低于安装孔(2)顶部的水平位置,所述冲头(8)的底端设置有与延伸孔(3)大小相匹配的卡块(9),所述冲头(8)的直径与安装孔(2)的内径相匹配,所述冲头(8)在工作时通过卡块(9)与主体(1)上端的安装孔(2)内部卡合连接。

2.根据权利要求1所述的一种快速拆卸的乌斯座模具,其特征在于:所述顶板(5)的直径小于安装孔(2)两侧延伸孔(3)之间的最大距离,且与延伸孔(3)内壁之间的距离为0.1-

0.2cm。

3.根据权利要求1所述的一种快速拆卸的乌斯座模具,其特征在于:所述顶块(6)的上端表面与卡块(9)的下端表面均经过光滑处理。

4.根据权利要求1所述的一种快速拆卸的乌斯座模具,其特征在于:所述顶块(6)上端表面的初始位置与卡孔(7)内部顶端的表面相接触。

5.根据权利要求1所述的一种快速拆卸的乌斯座模具,其特征在于:所述卡孔(7)的深度与顶块(6)一致,且卡孔(7)的深度大于卡块(9)的厚度。

6.根据权利要求1所述的一种快速拆卸的乌斯座模具,其特征在于:所述卡孔(7)的顶端与安装孔(2)的顶端距离为2-3cm。
