专利号: 2019208885957
申请人: 泰州华夏特钢有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

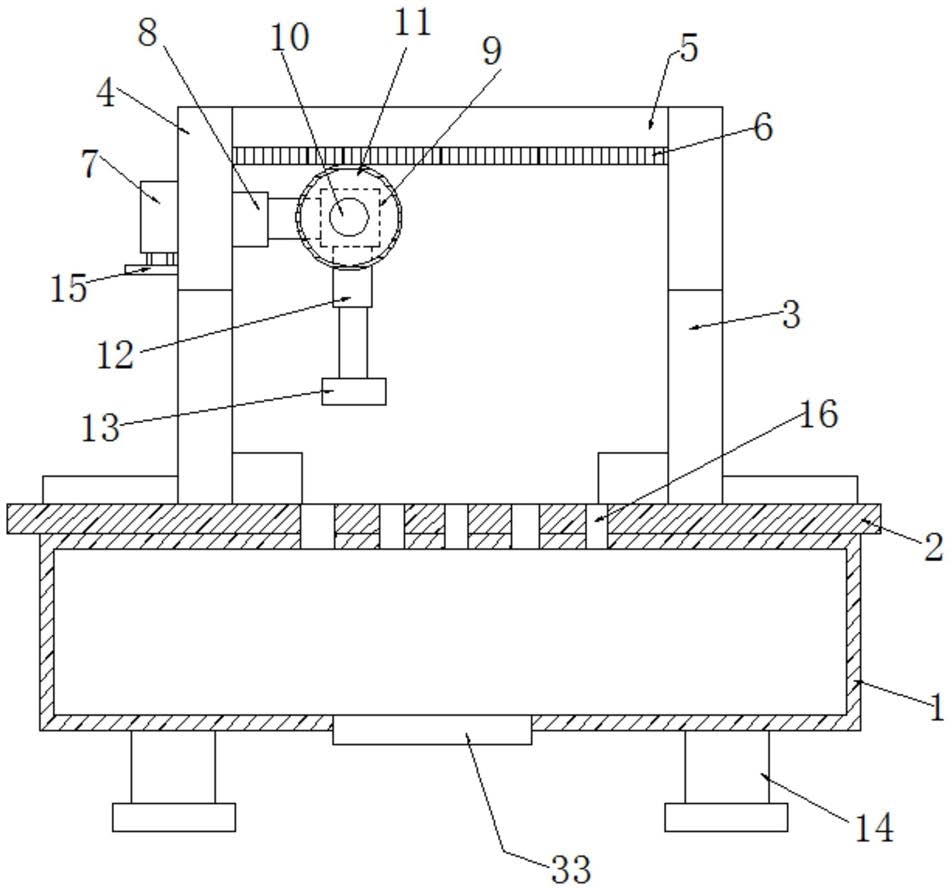

1.一种金属铸件打磨装置,其特征在于,包括箱体(1),所述箱体(1)的顶部焊接有工作台(2),所述工作台(2)的顶部两侧两端均设有对称式的支撑柱(3),一组支撑柱(3)的顶部之间均横穿设有横板(4),两侧横板(4)的相对应侧边之间横穿设有顶板(5),所述顶板(5)的底部设有轮齿(6),其中,位于一侧的所述横板(4)侧边安装有电机(7),所述电机(7)的输出端连接有输出轴,且所述输出轴贯穿于所述横板(4)延伸至所述横板(4)的另一侧并设有伸缩柱二(8),所述伸缩柱二(8)且远离所述输出轴的一端设有固定块(9),所述固定块(9)的中部穿插设有连接轴(10),所述连接轴(10)的两端均设有与所述轮齿(6)相啮合的齿轮(11),所述固定块(9)的底部设有伸缩柱一(12),所述伸缩柱一(12)的底部安装有磨头(13),所述箱体(1)的底部两端均设有支撑脚(14)。

2.根据权利要求1所述的一种金属铸件打磨装置,其特征在于,所述电机(7)通过安装架(15)与所述横板(4)侧边固定,所述支撑脚(14)的底部均设有垫块,所述垫块均为橡胶材质。

3.根据权利要求1所述的一种金属铸件打磨装置,其特征在于,所述工作台(2)的中部以及所述箱体(1)的顶部中部均设有漏孔(16),且所述漏孔(16)将所述工作台(2)上方与所述箱体(1)内部相贯通,所述箱体底部设有排料口(33)。

4.根据权利要求1所述的一种金属铸件打磨装置,其特征在于,所述工作台(2)的顶部两侧且位于两端支撑柱(3)之间均设有对称式的凹槽(17),所述凹槽(17)内均设有相互配合的挤压装置。

5.根据权利要求4所述的一种金属铸件打磨装置,其特征在于,其中,所述挤压装置包括固定板(18),所述固定板(18)固定在所述凹槽(17)内一侧,所述固定板(18)的顶部中部设有旋转盘(19),所述旋转盘(19)的顶部设有旋转臂(20),所述旋转臂(20)的顶部且远离所述旋转盘(19)的一端穿插设有轴杆(21),所述轴杆(21)的顶部设有旋转板(22)。

6.根据权利要求5所述的一种金属铸件打磨装置,其特征在于,所述旋转板(22)的顶部两端分别穿插设有转轴三(23)和转轴四(24),其中,所述转轴三(23)和所述转轴四(24)上分别套设有连接杆二(25)和连接杆一(26),所述连接杆二(25)且远离所述转轴三(23)的一端穿插设有转轴二(27),所述转轴二(27)的底部设有推板(28),所述推板(28)的底部设有与所述推板(28)相滑动配合的滑板(29),且所述滑板(29)卡接固定在所述固定板(18)的侧边且与所述凹槽(17)相适配。

7.根据权利要求6所述的一种金属铸件打磨装置,其特征在于,两端推板(28)的底面均与所述工作台(2)的顶面为同一水平面,其中,两端推板(28)的相对应侧边均设有相互配合的挤压板(30)。

8.根据权利要求6所述的一种金属铸件打磨装置,其特征在于,所述连接杆一(26)且远离所述转轴四(24)的一端穿插设有转轴一(31),所述转轴一(31)的底部设有圆柱(32),所述圆柱(32)固定在所述固定板(18)的顶部一端。
