专利号: 201920889762X
申请人: 江苏永能新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

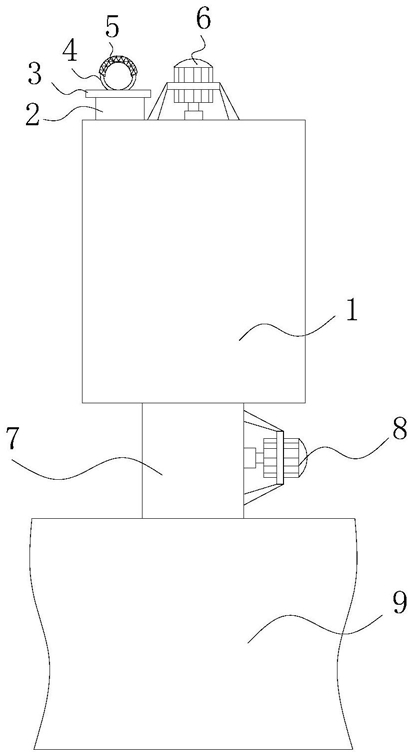

1.一种加弹丝生产的弹力丝机上油装置,包括加油箱(1)、加油管(2)、密封塞(3)、防沉淀机构(6)、出油管(7)、定量加油机构(8)和弹力丝机驱动盒(9),其特征在于:所述加油箱(1)顶部的侧面与加油管(2)的底部固定连通,所述加油管(2)的顶部卡接有密封塞(3),所述加油箱(1)上连接有防沉淀机构(6),所述加油箱(1)的底部与出油管(7)的顶部固定连通,所述出油管(7)的底部连通在弹力丝机驱动盒(9)上,所述出油管(7)上连接有定量加油机构(8)。

2.根据权利要求1所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述密封塞(3)的顶部固定连接有拉环(4),所述拉环(4)的外表面套接有橡胶套(5)。

3.根据权利要求2所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述防沉淀机构(6)包括搅拌杆(601)、旋转电机(602)和搅拌叶(604),所述搅拌杆(601)的底部贯穿加油箱(1)顶部的中部并通过轴承与加油箱(1)活动连接,所述搅拌杆(601)的顶部与旋转电机(602)的输出轴焊接,所述旋转电机(602)连接在加油箱(1)上,所述搅拌杆(601)位于加油箱(1)内腔一端的外表面与搅拌叶(604)焊接。

4.根据权利要求3所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述旋转电机(602)的外表面固定连接有固定架(603),所述固定架(603)的底部焊接在加油箱(1)的顶部。

5.根据权利要求4所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述定量加油机构(8)包括转动杆(801)、伺服电机(802)、导流块(804)、定量槽(805)和引流块(806),所述转动杆(801)的一端贯穿出油管(7)的侧面并通过密封轴承与出油管(7)活动连接,所述转动杆(801)位于出油管(7)外部的一端与伺服电机(802)的输出轴焊接,所述伺服电机(802)连接在出油管(7)上,所述转动杆(801)位于出油管(7)内腔一端的外表面固定连接有导流块(804),所述导流块(804)的顶部开设有定量槽(805),所述导流块(804)的顶部与引流块(806)底部的中部贴合,所述引流块(806)的外表面与出油管(7)的内壁固定连接。

6.根据权利要求5所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述伺服电机(802)的外表面固定连接有支撑架(803),所述支撑架(803)的侧面与出油管(7)的侧面焊接。

7.根据权利要求6所述的一种加弹丝生产的弹力丝机上油装置,其特征在于:所述导流块(804)的形状为圆柱体,所述引流块(806)的中部开设有引流孔,引流孔位于定量槽(805)的上方。
