专利号: 201920890501X
申请人: 盐城工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

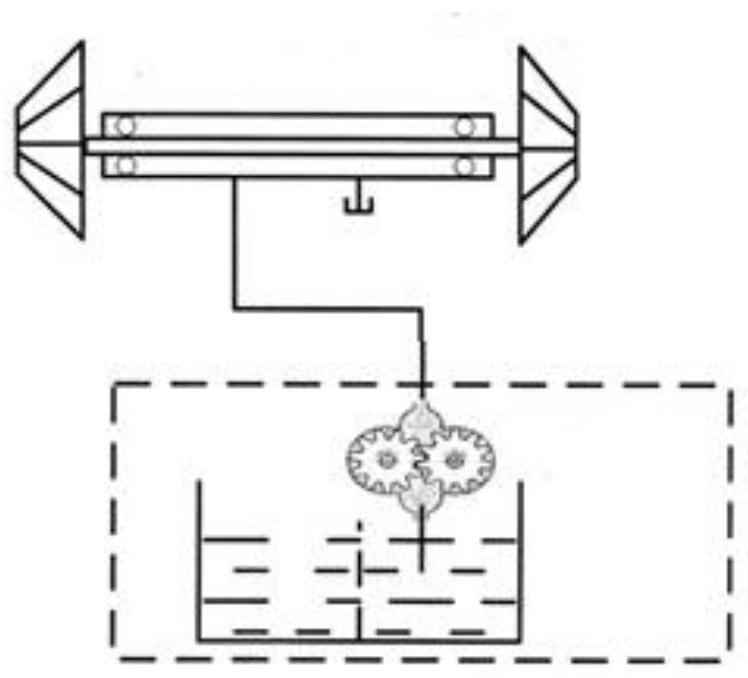

1.一种带有智能润滑装置的发动机涡轮增压器,包括发动机油底壳(1)、机油泵(2)、涡轮增压器(3),所述发动机油底壳(1)内填充有机油,发动机油底壳(1)与涡轮增压器(3)油路管道连接,所述机油泵(2)位于该油路管道上,其特征在于:发动机油底壳(1)与涡轮增压器(3)之间设置有智能润滑装置,所述智能润滑装置包括电动机油泵(4)、常闭电磁阀(5)、常开电磁阀(6)、补充油路(8)、常通油路(9),所述补充油路(8)和常通油路(9)分别连接涡轮增压器(3)的油路端口以及发动机油底壳(1),所述电动机油泵(4)和常闭电磁阀(5)均设置在补充油路(8)上,所述常开电磁阀(6)设置在常通油路(9)上。

2.根据权利要求1所述的一种带有智能润滑装置的发动机涡轮增压器,其特征在于:还包括调压油路(10)以及布置在调压油路(10)上的调压阀(7),所述调压油路(10)的两端均连接在补充油路(8)上。

3.根据权利要求2所述的一种带有智能润滑装置的发动机涡轮增压器,其特征在于:所述调压油路(10)一端连接于发动机油底壳(1)和电动机油泵(4)之间的补充油路(8)上,另一端连接于常闭电磁阀(5)和涡轮增压器(3)之间的补充油路(8)上。

4.一种包括权利要求1-3任一所述的一种带有智能润滑装置的发动机涡轮增压器的系统,其特征在于:包括系统控制单元、油泵电机单元、常闭电磁阀单元、常开电磁阀单元、发动机控制单元、舒适系统控制单元、车门闭锁器信号单元、安全带锁扣信号单元以及若干CAN网络线;舒适系统控制单元分别通过CAN网络线连接系统控制单元和发动机控制单元,所述油泵电机单元、常闭电磁阀单元、常开电磁阀单元分别线路连接系统控制单元,所述车门闭锁器信号单元、安全带锁扣信号单元分别线路连接舒适系统控制单元。
