专利号: 2019208906629
申请人: 陈光喜
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种吹风机消音结构,其特征在于:

包括至少两个安装座(10),所述安装座(10)为圆台状,所述安装座(10)具有一个上底面(11)、下底面(12)以及连接上底面(11)和下底面(12)的侧面(13),所述上底面(11)面积大于下底面(12),所述安装座(10)上设置有导通槽(14),其中一个安装座(10)的下底面(12)伸入另一个安装座(10)的导通槽(14)中,所述侧面(13)与导通槽(14)内壁具有间隙(15),所述侧面(13)上设置有消音孔(16),所述消音孔(16)中分布有消音件(17)。

2.根据权利要求1所述的一种吹风机消音结构,其特征在于:所述安装座(10)包括支架(18)和固定件(19),所述支架(18)和固定件(19)上均分布有消音孔(16),所述消音件(17)被夹持在支架(18)和固定件(19)之间。

3.根据权利要求2所述的一种吹风机消音结构,其特征在于:所述固定件(19)位于支架(18)的外侧,所述固定件(19)上设置用于扣合支架(18)的扣件。

4.根据权利要求3所述的一种吹风机消音结构,其特征在于:所述扣件包括延伸板(20)、弯折板(21)、扣板(22);

所述延伸板(20)板朝向导通槽(14)内部延伸,且超出支架(18)位置;

所述弯折板(21)设置在延伸板(20)超出支架(18)的位置处,且朝向上底面(11)和下底面(12)的中间位置延伸;

所述扣板(22)设置在弯折板(21)背向延伸板(20)一侧,且朝向支架(18)位置延伸,并将支架(18)扣合。

5.根据权利要求4所述的一种吹风机消音结构,其特征在于:所述支架(18)上设置有扣合块(23),所述扣合块(23)朝向弯折板(21)方向突出,所述扣合块(23)被夹持在延伸板(20)和扣合板之间。

6.根据权利要求2所述的一种吹风机消音结构,其特征在于:所述支架(18)上设置有插槽(24),所述固定件(19)上设置有用于插入插槽(24)的插片(25)。

7.根据权利要求2所述的一种吹风机消音结构,其特征在于:所述安装座(10)的导通槽(14)内设置抵触块(26),所述块用于与相邻的安装座(10)抵触。

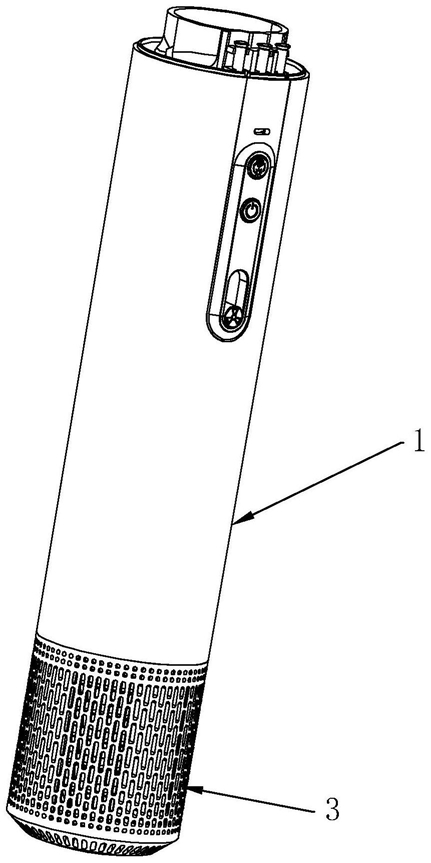

8.一种带有如权利要求1至7任意一项所述的消音结构(4)的吹风机手柄,其特征在于:包括手柄本体(1),所述手柄本体(1)内具有一个主流道(2),所述手柄上设置有进风口(3),所述消音结构(4)位与主流道(2)相对进风口(3)位置。

9.根据权利要求8所述的吹风机手柄,其特征在于:

所述主流道(2)内设置有支撑架(5),所述支撑架(5)上具有夹槽(6),所述安装座(10)被夹持在夹槽(6)中。

10.根据权利要求9所述的吹风机手柄,其特征在于:

所述支撑架(5)包括安装板(7)、竖条(8)和夹块(9),所述竖条(8)设置安装板(7)上,所述夹块(9)设置在竖条(8)背向安装板(7)的一侧,所述夹块(9)和安装板(7)形成夹槽(6)。
