专利号: 2019208927131
申请人: 陈光喜
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

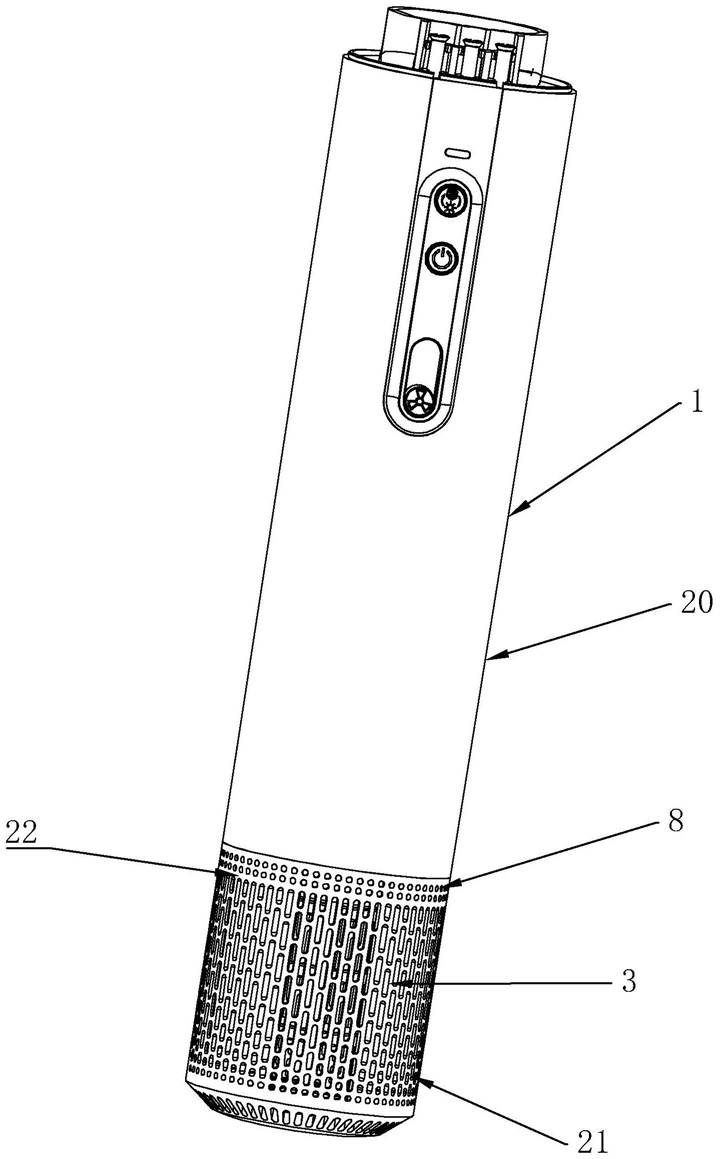

1.一种循环风道吹风机手柄,其特征在于:

包括外壳(1),所述外壳(1)中具有一个主流道(2)、入风口(3)以及出风口(4),所述主流道(2)内具有一个风机(5),风机(5)将风从入风口(3)进入到主流道(2)并从出风口(4)吹出;

所述外壳(1)内具有一个内壳(6),所述主流经过于内壳(6)的内壁,所述外壳(1)和内壳(6)之间形成循环流道(7),所述外壳(1)上具有第一进风口(8),所述第一进风口(8)与循环流道(7)导通,所述内壳(6)上具有一个第二进风口(9),所述第二进风口(9)与主流道(2)导通。

2.根据权利要求1所述的一种循环风道吹风机手柄,其特征在于:所述第一进风口(8)和第二进风口(9)均位于入风口(3)一侧。

3.根据权利要求1所述的一种循环风道吹风机手柄,其特征在于:所述内壳(6)朝向入风口(3)一侧设置有导流槽(10),所述第一进风口(8)设置在导流槽(10)位置,所述导流槽(10)与循环流道(7)导通。

4.根据权利要求1所述的一种循环风道吹风机手柄,其特征在于:所述循环流道(7)包括上行流道(11)和下行流道(12),所述上行流道(11)与第一进风口(8)导通,风在上行流道(11)中朝向出风口(4)方向流动,所述下行流道(12)与第二进风口(9)导通,风在下行流道(12)中背向出风口(4)方向流动。

5.根据权利要求4所述的一种循环风道吹风机手柄,其特征在于:所述上行流道(11)中设置至少一个上行阻隔板(13),所述上行阻隔板(13)与上行流道(11)的其中一个侧壁具有第一开口(14)。

6.根据权利要求5所述的一种循环风道吹风机手柄,其特征在于:所述上行流道(11)分布至少两个上行阻隔板(13),相邻的上行阻隔板(13) 上的第一开口(14)于上行流道(11)的两个侧壁间隔设置。

7.根据权利要求4所述的一种循环风道吹风机手柄,其特征在于:所述下行流道(12)中设置至少一个下行阻隔板(15),所述下行阻隔板(15)与下行流道(12)的其中一个侧壁具有第二开口(16)。

8.根据权利要求7所述的一种循环风道吹风机手柄,其特征在于:所述下行流道(12)分布至少两个下行阻隔板(15),相邻的下行阻隔板(15)上的第二开口(16)于下行流道(12)的两个侧壁间隔设置。

9.根据权利要求1所述的一种循环风道吹风机手柄,其特征在于:所述外壳(1)相对第一进风口(8)和入风口(3)的位置设置有分隔板(17),所述分隔板(17)将主流道(2)与循环通道分隔,且分隔板(17)上设置有与主流道(2)导通的通孔(18)。

10.根据权利要求4所述的一种循环风道吹风机手柄,其特征在于:所述内壳(6)上设置背向导流槽(10)的一侧设置有导通槽(19),所述导通槽(19)导通上行流道(11)和下行流道(12)。
