专利号: 2019209050644
申请人: 南安市北创卫浴有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

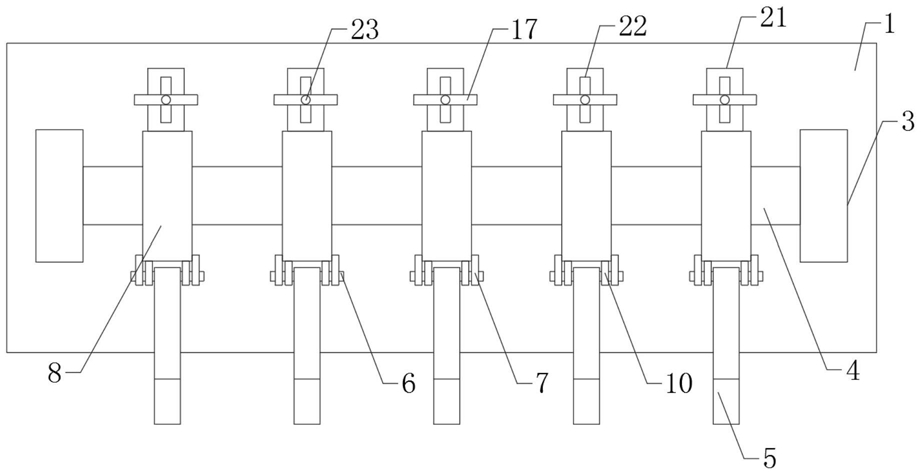

1.一种可拆卸移动式卫浴架,包括底板(1),其特征在于:所述底板(1)的背面固定连接有真空吸盘(2),所述底板(1)的正面且远离底板(1)中心位置处固定连接有第一方板(3),所述第一方板(3)上固定连接有固定杆(4),所述底板(1)的正面且位于固定杆(4)的正下方设置有挂钩(5),所述挂钩(5)的两侧且靠近固定杆(4)位置处均固定连接有转轴(6),所述转轴(6)上且远离固定杆(4)位置处连接有第一轴座(7),所述第一轴座(7)靠近挂钩(5)一侧且位于固定杆(4)的正面固定连接有第一半圆板(8),所述第一半圆板(8)上且固定杆(4)位置处对应开设有第一凹槽(9),所述转轴(6)上且靠近挂钩(5)位置处连接有第二轴座(10),所述第二轴座(10)远离地面一侧且位于固定杆(4)的背面固定连接有第二半圆板(11),所述第二半圆板(11)上且固定杆(4)位置处对应开设有第二凹槽(12),所述第二半圆板(11)的正面且位于固定杆(4)的上方固定连接有第二方板(13),所述第二方板(13)的正面且位于第二半圆板(11)上方开设有圆槽(14),所述圆槽(14)内连接有圆杆(15),所述圆杆(15)靠近底板(1)的一端且位于圆槽(14)内固定连接有弹簧(16),所述圆杆(15)远离弹簧(16)一端且位于圆槽(14)外连接有横杆(17),所述横杆(17)的背面且圆杆(15)位置处对应开设有圆孔(18),所述圆杆(15)上且位于圆孔(18)内固定连接有限位块(19),所述圆孔(18)内且限位块(19)位置处对应开设有限位槽(20),所述第一半圆板(8)的背面且第二方板(13)位置处对应固定连接有横板(21),所述横板(21) 的背面且横杆(17)位置处对应开设有通槽(22),所述横杆(17)的正面且圆杆(15)位置固定连接有拉杆(23)。

2.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述挂钩(5)和第一半圆板(8)以及第二半圆板(11)均设置有多个。

3.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述第一凹槽(9)的形状与固定杆(4)相适配且第二凹槽(12)的形状与固定杆(4)相适配。

4.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述转轴(6)与第一轴座(7),转轴(6)与第二轴座(10)以及圆杆(15)与圆孔(18)的连接方式均为转动连接。

5.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述横杆(17)与通槽(22),圆杆(15)与圆槽(14)以及限位块(19)与限位槽(20)的连接方式均为滑动连接。

6.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述弹簧(16)远离圆杆(15)的一端与圆槽(14)的连接方式为固定连接。

7.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述第一凹槽(9)与固定杆(4),第二凹槽(12)与固定杆(4)的连接方式均为滑动连接。

8.根据权利要求1所述的一种可拆卸移动式卫浴架,其特征在于:所述横板(21)的形状与第二方板(13)相适配。
