专利号: 2019209070614
申请人: 青岛安捷医疗科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

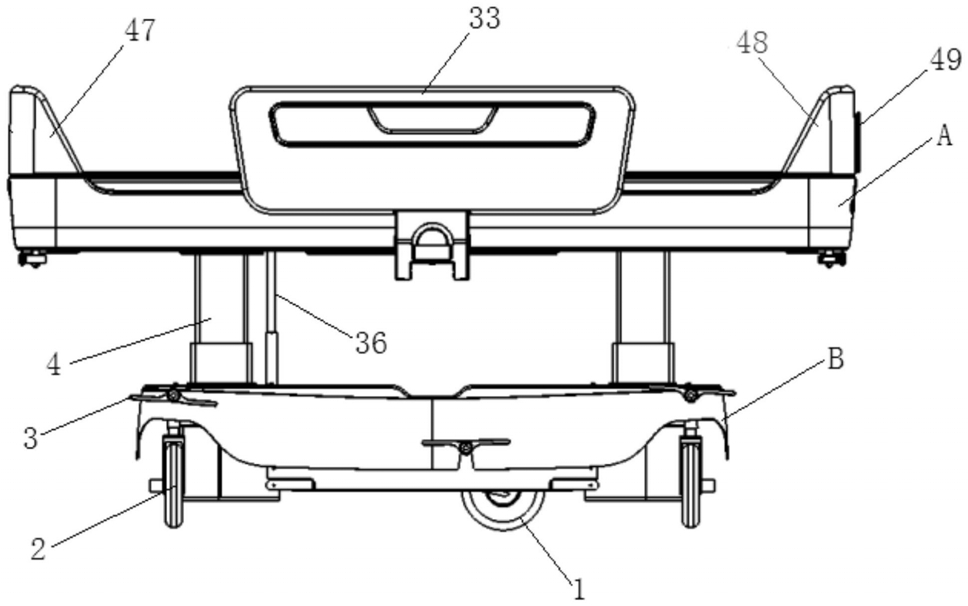

1.一种新型医疗用转运车,包括车身机构(A)和移动机构(B),车身机构(A)安装在移动机构(B)的上端,在车身机构(A)的两侧设有扶手(33),其特征在于,所述的移动机构(B)由升降机构和平移机构两部分组成,该升降机构包括至少两根升降立柱(4),升降立柱(4)的顶端通过连接法兰(5)与车身机构(A)连接,通过遥控器驱动升降立柱(4)伸缩,从而带动车身机构(A)升降;该平移机构包括车架(38)、助力轮(1)、万向轮(2)和刹车杆(3),升降立柱(4)设在车架(38)的上端,在车架(38)的前端和后端的两侧各装有一个万向轮(2),在万向轮(2)的上面设有刹车杆(3),在车架(38)下面的中部装有助力轮(1)。

2.根据权利要求1所述的新型医疗用转运车,其特征在于,所述的车身机构(A)由床板(A1)、床架(A2)和传动机构(A3)三部分组成,床板(A1)连接在传动机构(A3)的上面,并随着传动机构(A3)在床架(A2)内横向移动;所述的床架(A2)包括滑槽(6)、挡板(7)、滑槽连接件(8)、支撑架(9)、遮挡帘(11)和支撑梁(39),支撑架(9)和支撑梁(39)构成矩形的框架主体,在框架主体的两端各通过滑槽连接件(8)连接有滑槽(6),两端的滑槽(6)的凹槽相对设置,在每一滑槽(6)下侧设有齿条(44);在该滑槽(6)的上面和下面分别设有支撑梁(39)和导轨(34);所述的传动机构(A3)包括端板(13)、调平翻转装置(14)、传动轴(15)、盖板(16)、卷布电机(19)、对称连接件(18)、平移电机(17)、卷布轴(20)和异型件(21),在异型件(21)的两端各连接一端板(13),该异型件(21)的截面为勺形结构,在该异型件(21)的圆形凹槽的轴线设有卷布轴(20),后者的两端转动支撑在两个端板(13)上;在两个端板(13)的相对一侧分别装有卷布电机(19)和平移电机(17),该卷布轴(20)的一端通过卷布齿轮组(45)与卷布电机(19)的输出轴传动连接;在该异型件(21)的圆形凹槽的口部两侧分别设有异形件滚轮(42)用于为卷布导向,在该异型件(21)的上面设有盖板(16);在该在两个端板(13)之间转动连接传动轴(15),后者的一端通过齿轮组(43)与该平移电机(17)的输出轴传动连接,该传动轴(15)的另一端装有第一平移齿轮(151),后者与滑槽(6)内的齿条(44)相对应;在两个端板(13)的外侧的上部和下部分别装有随动轮(37),用于支撑传动机构(A3)在滑槽内往复移动;在两端的端板(13)上部各装有一个调平翻转装置(14);在该卷布轴(20)上连接卷布的一端,卷布的另一端从该异型件(21)的圆形凹槽引出,并与卷布齿轮组(45)连接。

3.根据权利要求2所述的新型医疗用转运车,其特征在于,在所述的支撑梁(39)的上面设有挡板(7),用于防止杂物落入机构中导致安全事故,同时可以防止床板移动时机械结构暴露;床板(A1)在移动时需要依靠滑槽(6)进行支撑,为了防止滑槽(6)和床板摩擦导致不必要的损耗,因此在滑槽(6)上部设置沿长方向排列的一排用于支撑床板(A1)的滚轮(25);

所述的框架主体采用铝型材连接而成。

4.根据权利要求2所述的新型医疗用转运车,其特征在于,在所述的支撑架(9)上装有支撑滚轮(40),保证床板(A1)可以平稳的运动,减少磨损,提高使用寿命。

5.根据权利要求2所述的新型医疗用转运车,其特征在于,所述的床板(A1)包括上板(22)、床板调平连接块(23)、下板(24)和隔板(26),上板(22)设在下板(24)的上面,隔板(26)设在上板(22)的上面,在上板(22)和下板(24)的前、后长边都设有保证卷布能够流畅运行的床板滚珠(53),在上板(22)的两端设有能够在隔板(26)与下板(24)之间滑动的床板调平连接块(23),该连接块(23)与所述的调平翻转装置(14)连接;在该上板(22)、下板(24)、隔板(26)上设有梳状长条保证床板足够柔软,减少插进病人身体时的不适;床板调平连接块(23)主要作用是将整个床板和传动部分连接起来;床板(A1)分成上板(22)、下板(24)两层,由中间的隔板(26)分隔,上板(22)通过螺钉连接到床板调平连接块(23)上,床板调平连接块(23)和调平翻转装置(14)连接;隔板(26)通过螺钉连接到下板(24)上,下板(24)通过螺钉连接到端板(13)和对称连接件(18)上,从而和传动装置连接起来。

6.根据权利要求2所述的新型医疗用转运车,其特征在于,在所述的滑槽(6)内的两端分别装有橡胶垫(46),作用是防止在限位开关失灵时造成机械损坏。

7.根据权利要求2所述的新型医疗用转运车,其特征在于,在所述的床架(A2)的两端分别设有头部护板(47)和尾部护板(48),在该头部护板(47)上有扩音器(52),在该头部护板(47)或/和尾部护板(48)上安装具有自动跟踪能够的摄像头(50)。
