专利号: 2019209104998
申请人: 广东凯西欧光健康有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

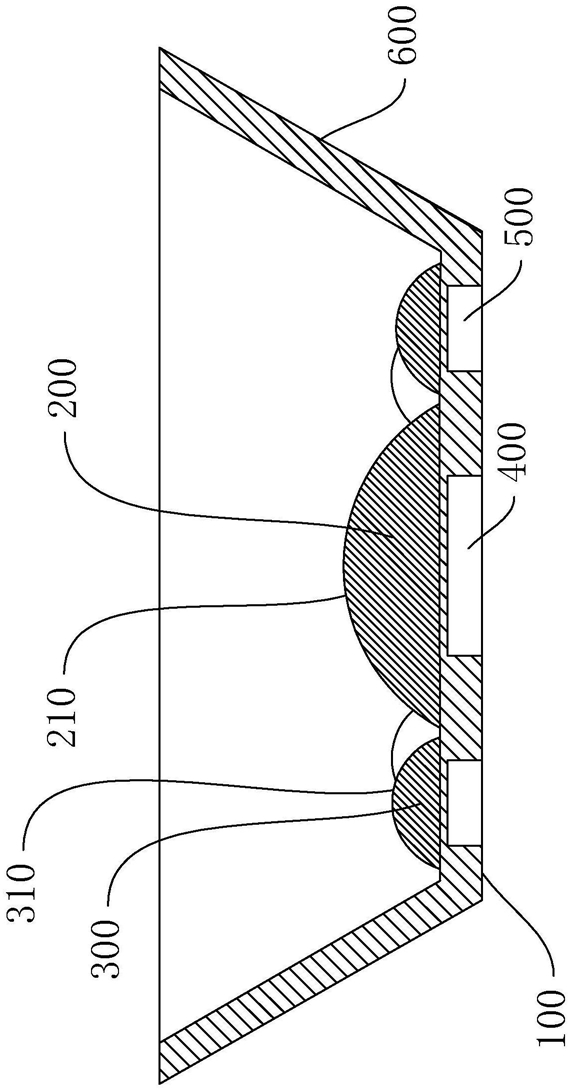

1.一种变焦透镜,其特征在于:包括呈横向设置的底板,所述底板的下侧为入光侧,所述底板的上侧为出光侧,在所述底板的上表面设有一个主透镜体和多个辅透镜体,多个辅透镜体以主透镜体为中心呈环形间隔排列设置,所述底板、主透镜体和多个辅透镜体一体成型,在所述底板的底面设有多个往里凹进的入光孔,多个入光孔分为一个主入光孔和多个辅入光孔,所述主入光孔与主透镜体同轴设置,多个辅入光孔的位置与多个辅透镜体的位置一一对应,所述辅入光孔与辅透镜体同轴设置。

2.根据权利要求1所述的一种变焦透镜,其特征在于:所述主透镜体朝底板的出光侧凸起形成主出光面,所述主出光面呈曲面状。

3.根据权利要求1所述的一种变焦透镜,其特征在于:所述辅透镜体朝底板的出光侧凸起形成辅出光面,所述辅出光面呈曲面状。

4.根据权利要求1所述的一种变焦透镜,其特征在于:所述主入光孔的底面往里延伸至主透镜体内,所述辅入光孔的底面往里延伸至辅透镜体内。

5.根据权利要求1所述的一种变焦透镜,其特征在于:在所述底板的出光侧设有呈竖向设置的反光罩体,所述反光罩体呈喇叭状,所述反光罩体的口径从上往下逐渐减小,所述反光罩体的下端与底板固定连接形成呈中空杯状的反光杯体,所述主透镜体与反光罩体同轴设置,多个辅透镜体设置在反光罩体内。

6.根据权利要求5所述的一种变焦透镜,其特征在于:所述反光罩体、底板、主透镜体和多个辅透镜体一体成型。

7.根据权利要求5所述的一种变焦透镜,其特征在于:所述反光杯体为透明结构,在所述反光罩体的外侧壁镀覆有一呈均匀分布的电镀层。

8.一种灯具,其特征在于:包括如权利要求1至7中任一项所述的一种变焦透镜。

9.根据权利要求8所述的一种灯具,其特征在于:包括设有开口朝上的灯座,在所述变焦透镜的下方设有发光板,所述变焦透镜和发光板安装在灯座内,在所述发光板的上表面安装有一个主发光体和多个辅发光体,所述主发光体的位置与主入光孔对应,所述主发光体可伸进主入光孔内,多个辅发光体的位置与多个辅入光孔的位置一一对应,所述辅发光体可伸进辅入光孔内。
