专利号: 2019209159079
申请人: 安徽猛牛彩印包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

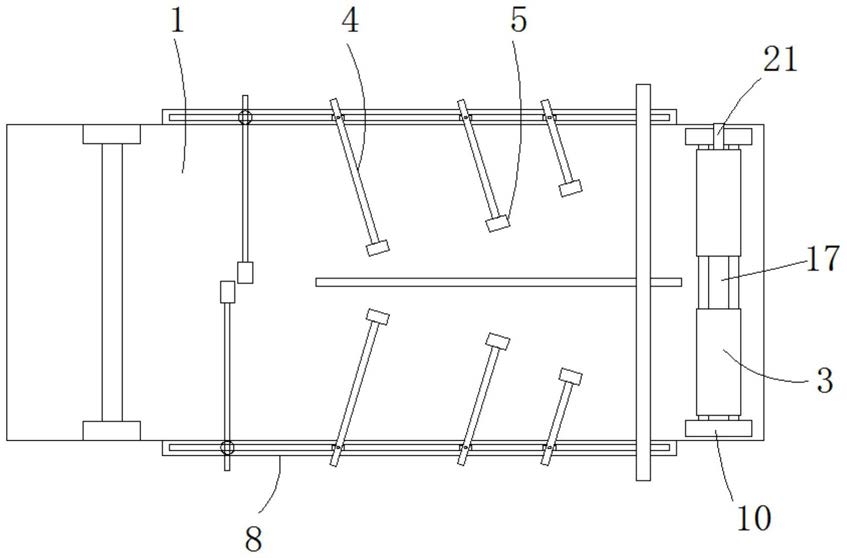

1.一种工作效率高的包装袋内袋翻卷对折装置,包括工作台(1)、托辊(2)、两个压辊(3)及多组翻卷辊,其特征在于,每组两个所述翻卷辊包括两个延伸杆(4)和两个辊轮(5),两个所述延伸杆(4)相对的两端分别与两个辊轮(5)转动连接,所述两个所述延伸杆(4)的下侧杆壁相反的两端均固定连接有第一转轴(6),两个所述第一转轴(6)的轴壁均通过第一滚动轴承转动套接有第一滑块(7),所述工作台(1)的前后两侧均固定连接有与第一滑块(7)相匹配的导槽(8),两个所述导槽(8)相反的两个侧壁均开设有第一条形孔,两个所述第一条形孔的内部均滑动连接有固定螺栓(9),所述固定螺栓(9)与第一滑块(7)螺纹连接,所述工作台(1)的下方设有多组角度调节机构并通过多组角度调节机构与多组第一转轴(6)连接,所述托辊(2)和两个压辊(3)均位于工作台(1)的上方靠近输入端设置,所述工作台(1)的上端靠近输入端的一侧固定连接有两个对称设置的支撑板(10),所述托辊(2)的前后两端均通过第二转轴分别与两个支撑板(10)转动连接,两个所述支撑板(10)之间设有高度调节机构并通过高度调节机构与两个压辊(3)连接。

2.根据权利要求1所述的一种工作效率高的包装袋内袋翻卷对折装置,其特征在于,所述角度调节机构包括第一转杆(11)、两个蜗轮(12)和两个蜗杆(13),两个所述蜗轮(12)分别与同组两个第一转轴(6)的下端固定连接,两个所述蜗杆(13)分别与第一转杆(11)的杆壁两端固定插接,同组两个所述第一滑块(7)相反的两侧下端均固定连接有L形板(14),所述第一转杆(11)的两端均通过第二滚动轴承与两个L形板(14)的竖直部转动连接,两个所述蜗杆(13)与两个蜗轮(12)啮合连接。

3.根据权利要求2所述的一种工作效率高的包装袋内袋翻卷对折装置,其特征在于,所述第一转杆(11)的其中一端延伸至L形板(14)的外部并固定连接L形把手(15)。

4.根据权利要求2所述的一种工作效率高的包装袋内袋翻卷对折装置,其特征在于,所述第一转杆(11)的杆壁中部通过第三滚动轴承转动套接有T形滑块(16),所述工作台(1)的底部开设有与T形滑块(16)相匹配的T形滑槽。

5.根据权利要求1所述的一种工作效率高的包装袋内袋翻卷对折装置,其特征在于,所述高度调节机构包括第二转杆(17)、螺纹杆(18)、滑杆(19)及两个第二滑块(20),所述第二转杆(17)前后两端分别贯穿两个压辊(3)并与两个压辊(3)固定连接,且第二转杆(17)的前后两端均通过第四滚动轴承与两个第二滑块(20)转动连接,两个所述支撑板(10)相对的两侧均开设有与第二滑块(20)相匹配的第二条形孔,所述螺纹杆(18)位于其中一个第二条形孔的内部竖直设置,且螺纹杆(18)的上下两端均通过第五滚动轴承与第二条形孔的上下侧壁转动连接,所述螺纹杆(18)与其中一个所述第二滑块(20)螺纹连接,所述滑杆(19)位于另一个所述第二条形孔的内部竖直固定设置,另一个所述第二滑块(20)通过通孔与滑杆(19)滑动连接。

6.根据权利要求5所述的一种工作效率高的包装袋内袋翻卷对折装置,其特征在于,所述螺纹杆(18)的上端延伸至支撑板(10)的上方并固定连接有调节把手(21)。
