专利号: 201920923608X
申请人: 南安市北创卫浴有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

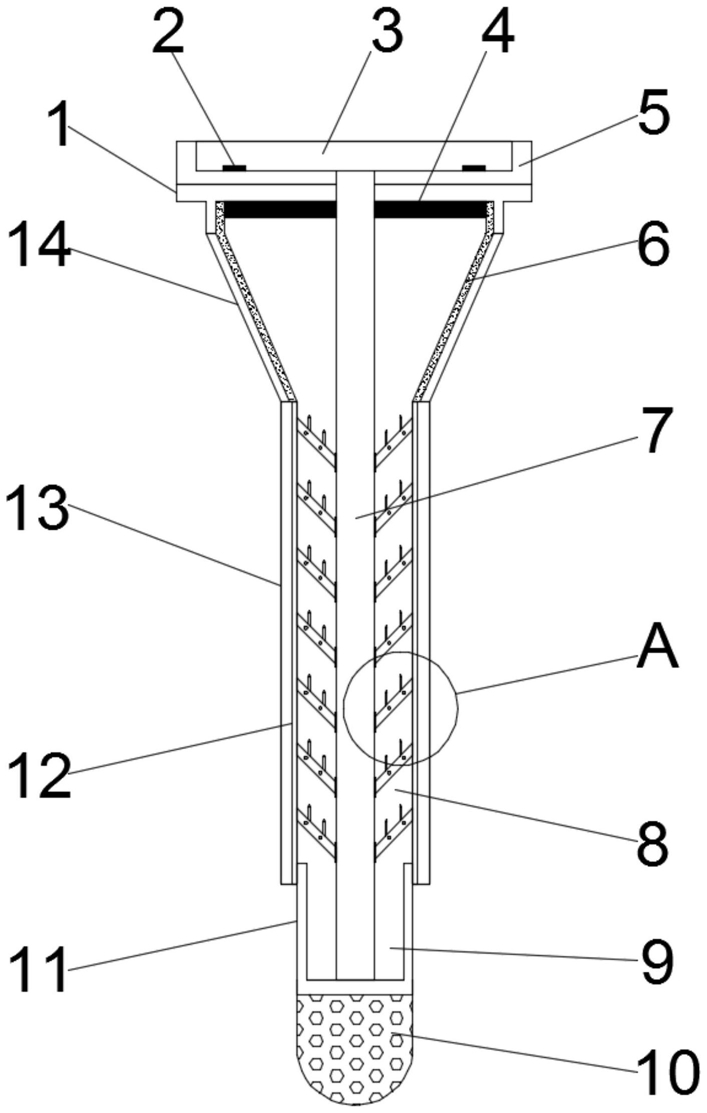

1.一种卫浴室专用地漏,包括地漏主体(1)、上盖(3)、漏管(13)以及漏斗(14),其特征在于:所述地漏主体(1)顶部固定安装有盖槽(5),所述盖槽(5)顶部卡接安装有上盖(3),所述盖槽(5)顶面固定开设有抠槽(15),所述盖槽(5)与上盖(3)连接处固定安装有磁铁(2),所述上盖(3)上固定开设有漏孔(17),所述上盖(3)一侧固定安装有拉环(18),所述拉环(18)一侧固定安装有抠块(16),所述上盖(3)底部固定安装有橡胶塞(4),所述上盖(3)底部中心处固定安装有连接杆(7),所述连接杆(7)两侧固定安装有固定块(22),所述固定块(22)一侧固定安装有拦截杆(21),所述拦截杆(21)上固定安装有绕针(19),所述拦截杆(21)另一端固定安装有橡胶层(20),所述连接杆(7)底部固定安装有导向卡板(11),所述导向卡板(11)之间固定开设有开口(9),所述导向卡板(11)底部固定安装有漏网(10),所述地漏主体(1)底部固定安装有漏斗(14),所述漏斗(14)内部固定安装有固定衬层(6),所述漏斗(14)底部固定安装有漏管(13),所述漏管(13)内部固定开设有漏槽(8),所述漏槽(8)内部内壁固定安装有光滑层(12)。

2.根据权利要求1所述的一种卫浴室专用地漏,其特征在于:所述连接杆(7)插入漏槽(8)内部,且橡胶层(20)贴紧光滑层(12)。

3.根据权利要求1所述的一种卫浴室专用地漏,其特征在于:所述开口(9)低于漏管(13)底部。

4.根据权利要求1所述的一种卫浴室专用地漏,其特征在于:所述导向卡板(11)顶部高于漏管(13)底部,且与漏管(13)契合。

5.根据权利要求1所述的一种卫浴室专用地漏,其特征在于:所述橡胶塞(4)穿过盖槽(5)与地漏主体(1)塞紧。

6.根据权利要求1所述的一种卫浴室专用地漏,其特征在于:所述地漏主体(1)、盖槽(5)、上盖(3)以及连接杆(7)具体为不锈钢材质。
