专利号: 2019209259414
申请人: 河南久之盛智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

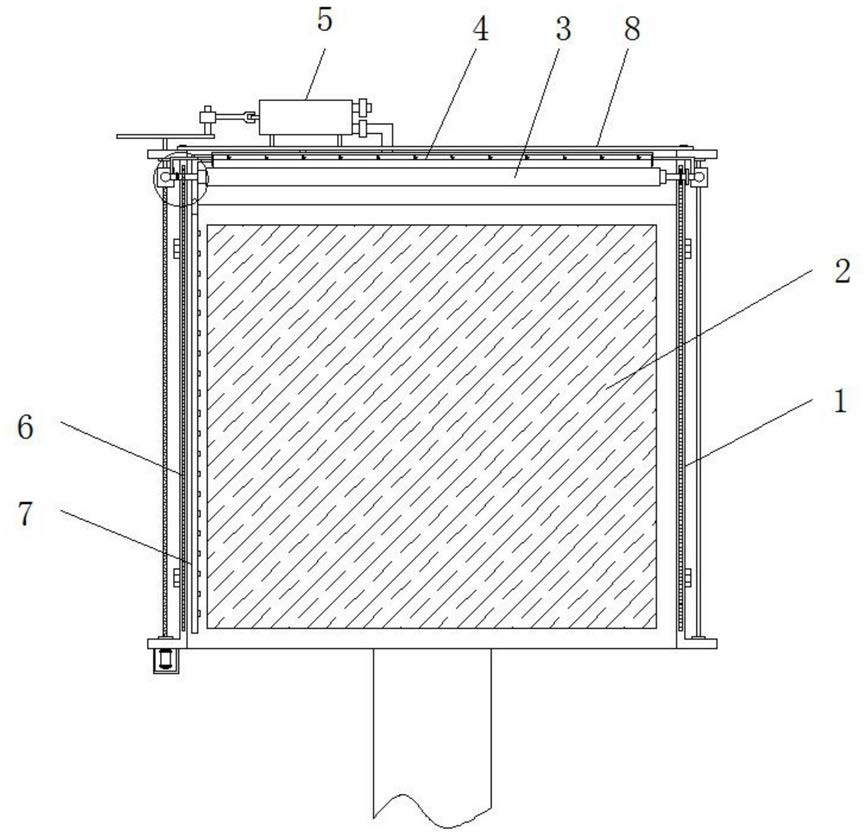

1.一种电子产品清洁装置,用于室外大型LED显示屏的清洁,其特征在于,包括设置在LED显示屏(2)一侧的滑道部件一(6)、设置在LED显示屏(2)另一侧的滑道部件二(1)、设置在滑道部件一(6)与滑道部件二(1)一侧之间的清灰部件(3)、设置在清灰部件(3)上方且滑道部件一(6)与滑道部件二(1)侧之间的刮灰部件(4)以及设置在滑道部件一(6)顶部一侧的吹灰部件(5);

所述滑道部件一(6)包括“]”型支撑架(67)、齿条一(61)、电机(611)、转盘(66)、转盘柱(65)、转筒(64)、内螺纹滑块(69)、支柱一(68)和侧柱一(62),所述“]”型支撑架(67)通过螺栓设置在LED显示屏(2)的一侧,所述齿条一(61)设置在“]”型支撑架(67)靠近LED显示屏(2)正面的一侧,所述电机(611)设置在“]”型支撑架(67)的底部,且电机(611)的输出端延伸至“]”型支撑架(67)的内侧固定连接有螺杆(610),所述螺杆(610)的顶端延伸至“]”型支撑架(67)顶部固定连接有转盘(66),所述转盘柱(65)垂直设置有转盘(66)顶部边缘位置处,所述转筒(64)通过轴承转动设置转盘柱(65)外侧,所述转筒(64)侧面垂直设有铰接杆(63),所述内螺纹滑块(69)套设在螺杆(610)外侧,所述支柱一(68)垂直设置内螺纹滑块(69)靠近在LED显示屏(2)正面一侧,所述侧柱一(62)设置在支柱一(68)靠近LED显示屏(2)一侧的侧壁上;

所述滑道部件二(1)包括“[”型支撑架(14)、齿条二(16)、滑杆(11)、滑块(12)、支柱二(13)、侧柱二(15),所述“[”型支撑架(14)通过螺栓设置在LED显示屏(2)的另一侧,所述齿条二(16)设置在“[”型支撑架(14)靠近LED显示屏(2)正面的一侧,所述滑杆(11)垂直设置在“[”型支撑架(14)的内侧,所述滑块(12)套设在滑杆(11)的外侧,所述支柱二(13)垂直设置在滑块(12)靠近LED显示屏(2)正面的一侧,所述侧柱二(15)垂直设置在支柱二(13)靠近LED显示屏(2)的一侧;

所述清灰部件(3)包括旋转柱(31)、固定杆(34)、齿轮(35)、棉布层(32)和海绵层(33),所述旋转柱(31)的两端中间位置处皆垂直设置有固定杆(34),一对所述固定杆(34)通过轴承分别于所述侧柱一(62)和所述侧柱二(15)连接,所述齿轮(35)设置在固定杆(34)的外侧,且对应固定杆(34)外侧的齿轮(35)分别于所述齿条一(61)与所述齿条二(16)相互啮合,所述海绵层(33)包覆在旋转柱(31)的外侧,所述棉布层(32)包覆在海绵层(33)的外侧;

所述刮灰部件(4)包括U型架(44)、L型杆(41)、刮条(43)和复位弹簧(42),所述U型架(44)设与旋转柱(31)上方,所述U型架(44)的两端皆设置有L型杆(41),一对L型杆(41)分别与于所述侧柱一(62)和所述侧柱二(15)固定连接,所述U型架(44)的内部滑动设置有刮条(43),且刮条(43)顶部与U型架(44)内部顶端之间均匀设置有复位弹簧(42);

所述吹灰部件(5)包括固定板(8)、活塞筒(54)、支脚(56)、活塞(53)、活塞杆(55)、进气管(52)、单向阀一(57)、出气管(51)、单向阀二(58)吹气管(7)和软管(59),所述固定板(8)通过螺栓设置在所述“]”型支撑架(67)与所述“[”型支撑架(14)顶部之间,所述活塞筒(54)通过支脚(56)设置在固定板(8)顶部靠近“]”型支撑架(67)的一侧,所述活塞(53)滑动设置在活塞筒(54)的内部,所述活塞杆(55)垂直设置在活塞(53)靠近“]”型支撑架(67)的一侧,且活塞杆(55)远离活塞(53)的一端延伸至活塞筒(54)的一端与所述铰接杆(63)的一端铰接,所述活塞筒(54)远离“]”型支撑架(67)一端的顶部设置有进气管(52),所述单向阀一(57)设置在进气管(52)上,所述出气管(51)设置在进气管(52)下方的活塞筒(54)一端,所述单向阀二(58)设置在出气管(51)上,所述吹气管(7)设置在LED显示屏(2)正面的一侧,且吹气管(7)远离“]”型支撑架(67)的一侧均匀设置有通孔,所述出气管(51)远离活塞筒(54)的一端设置有软管(59),且软管(59)远离出气管(51)的一端延伸与吹气管(7)连接。

2.根据权利要求1所述的一种电子产品清洁装置,其特征在于,所述单向阀一(57)的流向为外界至活塞筒(54)内部。

3.根据权利要求1所述的一种电子产品清洁装置,其特征在于,所述单向阀二(58)的流向为活塞筒(54)内部至软管(59)内部。

4.根据权利要求1所述的一种电子产品清洁装置,其特征在于,所述电机(611)外侧设置有防水壳。

5.根据权利要求1所述的一种电子产品清洁装置,其特征在于,所述齿条一(61)与齿条二(16)的长度皆大于LED显示屏(2)的长度。
