专利号: 2019209315950
申请人: 济南金业环保有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

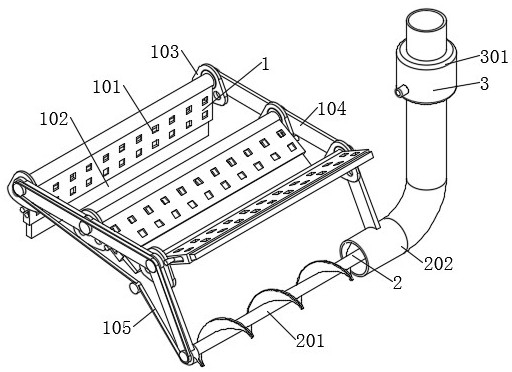

1.一种沉淀池淤泥清理机构,包括刮泥机构(1)、排泥机构(2)和回流机构(3),其特征在于:所述刮泥机构(1)包括机架(104),所述机架(104)内部沿长度方向均匀布置转动的刮泥板,所述刮泥板包括上板套(101)和下刮板(102),所述上板套(101)的两端设置转轴,所述转轴与机架(104)转动安装,所述下刮板(102)滑动安装在上板套(101)内部,所述下刮板(102)的滑动方向与上板套(101)的回转轴线垂直,所述上板套(101)两端的机架(104)内部固定安装凸轮盘(103),所述下刮板(102)的两端分别设置挤压柱(107),所述挤压柱(107)的圆周面与凸轮盘(103)的圆周面接触安装,所述机架(104)的一端设置排泥机构(2);

所述排泥机构(2)包括螺旋杆(201)和上料筒(202),所述螺旋杆(201)与机架(104)转动安装,所述螺旋杆(201)的一端配合安装在上料筒(202)内部,所述上料筒(202)为L形结构,所述上料筒(202)内部串接回流机构(3)。

2.根据权利要求1所述的沉淀池淤泥清理机构,其特征在于:所述凸轮盘(103)为等边三角形结构且边为内凹的圆弧,所述凸轮盘(103)的内切圆圆心与上板套(101)的回转轴线一致。

3.根据权利要求1所述的沉淀池淤泥清理机构,其特征在于:所述上板套(101)的表面均匀设置通孔,所述上板套(101)与下刮板(102)之间设置弹簧(106),所述弹簧(106)的伸缩方向与下刮板(102)的滑动方向一致。

4.根据权利要求1所述的沉淀池淤泥清理机构,其特征在于:所述上板套(101)端部转轴外部设置链轮,所述螺旋杆(201)的端部设置链轮,所述上板套(101)和螺旋杆(201)端部链轮外部均配合安装链条(105),所述链条(105)与动力机构连接。

5.根据权利要求1-4中任意一项所述的沉淀池淤泥清理机构,其特征在于:所述回流机构(3)包括与上料筒(202)管径相同的滤网套筒(302),所述滤网套筒(302)外部密封安装分离罩(301),所述分离罩(301)的两端串接在上料筒(202)内部,所述分离罩(301)的底端设置回流口(303)。
