专利号: 2019209319152
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

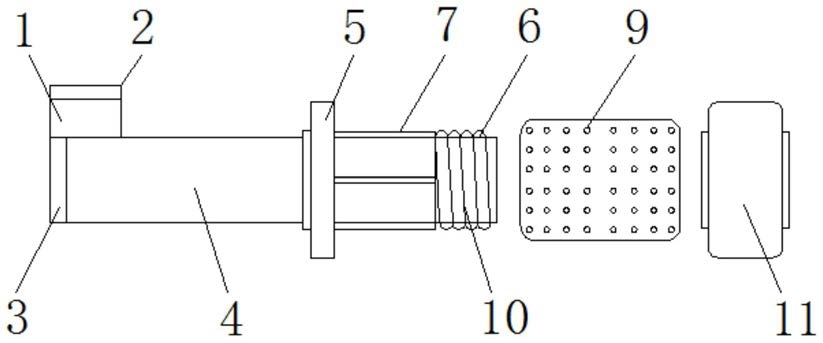

1.一种拧齿轮的螺丝刀,包括齿扇(1)和拆解机构(6),其特征在于:所述齿扇(1)的外表面排列分布有齿块(2),且齿扇(1)的内侧一体化设置有齿扇弧形孔(3),所述齿扇弧形孔(3)的内壁与杆部(4)的一端之间设置为焊接,且杆部(4)的外表面固定安装有挡板(5),所述拆解机构(6)位于挡板(5)的右侧。

2.根据权利要求1所述的一种拧齿轮的螺丝刀,其特征在于:所述齿扇(1)的形状设置为弧形结构,且齿扇(1)通过齿扇弧形孔(3)与杆部(4)之间相连接。

3.根据权利要求1所述的一种拧齿轮的螺丝刀,其特征在于:所述挡板(5)的内部直径与杆部(4)的外部直径相等,且杆部(4)的横向中心线与齿扇弧形孔(3)的横向中心线位于同一水平线上。

4.根据权利要求1所述的一种拧齿轮的螺丝刀,其特征在于:所述拆解机构(6)包括限位条(7)、限位长槽(8)、塑胶防滑手柄(9)、螺纹圈(10)和固定螺帽(11),且限位条(7)的外侧设置有限位长槽(8),所述限位长槽(8)的外侧一体化安装有塑胶防滑手柄(9),所述限位条(7)的右侧设置有螺纹圈(10),且螺纹圈(10)的外侧旋接有固定螺帽(11)。

5.根据权利要求4所述的一种拧齿轮的螺丝刀,其特征在于:所述限位条(7)沿杆部(4)的外表面呈三角形分布,且限位条(7)之间相互平行,而且限位条(7)与限位长槽(8)之间构成半包围结构。

6.根据权利要求4所述的一种拧齿轮的螺丝刀,其特征在于:所述杆部(4)通过限位条(7)和限位长槽(8)与塑胶防滑手柄(9)之间螺纹连接,且限位条(7)之间关于杆部(4)的横向中心线对称。
