专利号: 2019209458418
申请人: 灵寿县华源云母有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

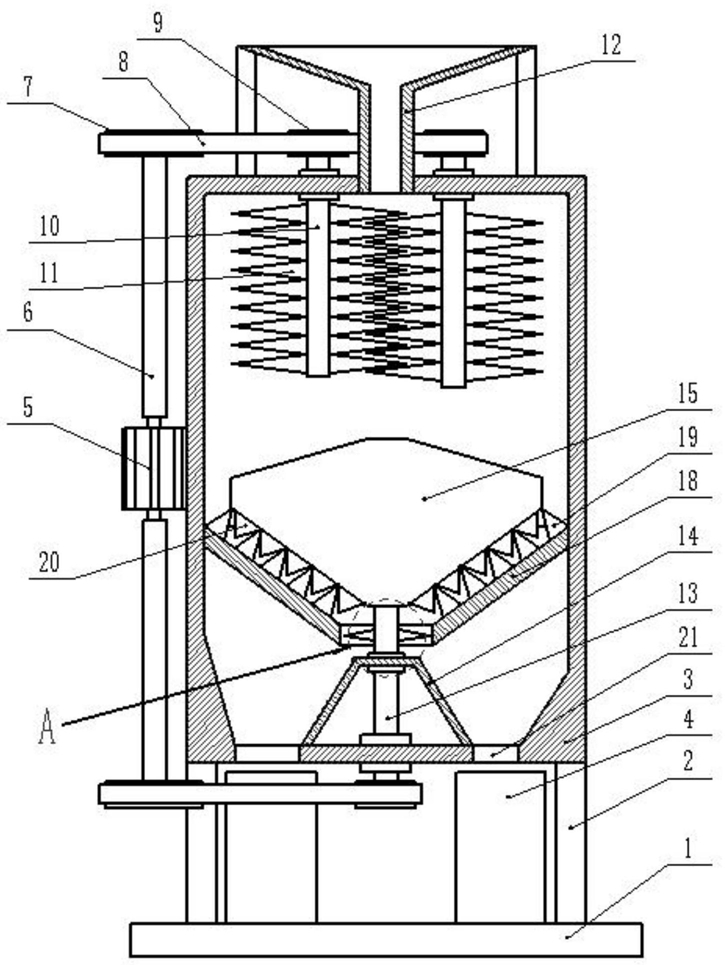

1.一种云母生产用多级粉碎机,包括底座(1),其特征在于,所述底座(1)的上表面通过四个支撑腿(2)与箱体(3)的下表面固定连接;所述箱体(3)的左侧面固定连接有双轴电机(5),双轴电机(5)的两个输出轴分别固定连接有两个第一转轴(6),两个第一转轴(6)相互远离的一端分别与两个主动轮(7)的相对面固定连接,位于上方的主动轮(7)通过位于上方的皮带(8)与两个位于上方的从动轮(9)传动连接,两个位于上方的从动轮(9)的下表面均设置有第二转轴(10),两个第二转轴(10)的表面均设置有第一轴承,两个第一轴承均卡接在箱体(3)的上表面,两个第二转轴(10)的表面均布设置有多个第一粉碎刀片(11),位于左侧第一转轴(6)上的第一粉碎刀片(11)与位于右侧第一转轴(6)上的第一粉碎刀片(11)交错设置,位于下方的主动轮(7)通过位于下方的皮带(8)与位于下方的从动轮(9)传动连接,位于下方的从动轮(9)的上表面固定连接有第三转轴(13),第三转轴(13)的表面套接有两个第二轴承,两个第二轴承分别卡接在箱体(3)的下表面和导流壳(14)的上表面;所述导流壳(14)的下表面与箱体(3)内壁的下表面固定连接,第三转轴(13)的表面设置有第二粉碎刀片(16),第二粉碎刀片(16)位于通孔(17)内,通孔(17)开设在壳体(18)的下表面,壳体(18)卡接在箱体(3)的内壁,壳体(18)的内壁均布设置有多个第三粉碎刀片(19),第三转轴(13)的顶端固定连接有转动块(15),转动块(15)的下表面均布设置有多个第四粉碎刀片(20)。

2.根据权利要求1所述的一种云母生产用多级粉碎机,其特征在于,所述底座(1)的上表面与两个储物壳(4)的下表面搭接,两个储物壳(4)分别位于两个出料口(21)的正下方,两个出料口(21)分别开设在箱体(3)的下表面。

3.根据权利要求1所述的一种云母生产用多级粉碎机,其特征在于,所述第三粉碎刀片(19)与第四粉碎刀片(20)配合使用。

4.根据权利要求1所述的一种云母生产用多级粉碎机,其特征在于,所述箱体(3)的上表面设置有进料架(12)。

5.根据权利要求4所述的一种云母生产用多级粉碎机,其特征在于,所述进料架(12)的下表面与箱体(3)的上表面固定连接。
