专利号: 201920947690X
申请人: 南安市君诚农机有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

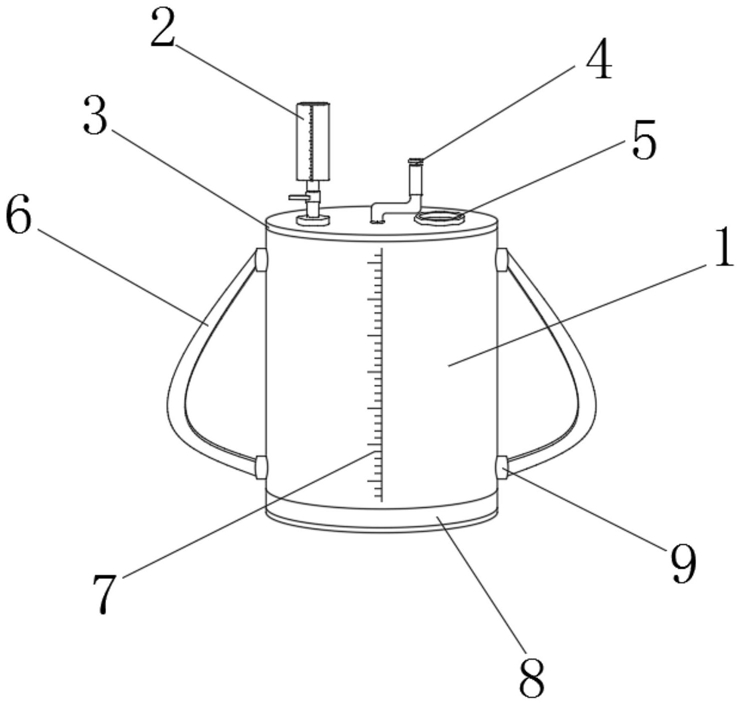

1.一种农业用农药稀释装置,包括稀释药箱(1)、量药器(2)、箱盖(3)、Z型把手(4)、底座(8)和搅拌器(10),其特征在于:所述稀释药箱(1)底部固定安装有底座(8),所述稀释药箱(1)的两侧均设置有背带(6),所述背带(6)和稀释药箱(1)通过连接部(9)固定连接,所述稀释药箱(1)的内部设置有搅拌器(10),所述稀释药箱(1)的顶部固定安装有箱盖(3),所述箱盖(3)顶部开设有贯穿安装有Z型把手(4)和进水口(5),所述Z型把手(4)和搅拌器(10)通过螺纹(11)螺旋连接,所述Z型把手(4)上套设有橡胶套(13),所述Z型把手(4)远离搅拌器(10)的一端固定安装有限位块(12),所述箱盖(3)的顶部设置有量药器(2),所述量药器(2)和稀释药箱(1)基面均设置有刻度线(7),所述量药器(2)底部贯通连接有导管(16),所述量药器(2)和箱盖(3)通过固定块(15)固定安装,所述固定块(15)上开设有通孔(14),所述通孔(14)和导管(16)通过橡胶圈(18)固定安装,所述导管(16)上套接有限流阀(17)。

2.根据权利要求1所述的一种农业用农药稀释装置,其特征在于:所述固定块(15)和箱盖(3)一体拉伸成型。

3.根据权利要求1所述的一种农业用农药稀释装置,其特征在于:所述箱盖(3)和稀释药箱(1)通过卡块固定连接。

4.根据权利要求1所述的一种农业用农药稀释装置,其特征在于:所述搅拌器(10)呈叉形状,且采用树脂塑胶定制而成。

5.根据权利要求1所述的一种农业用农药稀释装置,其特征在于:所述箱盖(3)上开设有穿孔,且其直径大小与Z型把手(4)的管径大小相等。

6.根据权利要求1所述的一种农业用农药稀释装置,其特征在于:所述橡胶圈(18)的外径、内径大小分别与导管(16)底端、通孔(14)的直径大小相等。
