专利号: 2019209530745
申请人: 济南金业环保有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

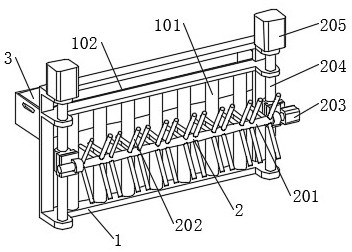

1.一种污水管道拦渣除污装置,包括拦渣部(1)、清理部(2)和提升部(3),其特征在于:

所述拦渣部(1)从上至下依次设置垃圾清理区(102)和拦截区(101),所述拦截区(101)内部沿横向均匀竖直布置拦截棒,所述垃圾清理区(102)的两侧连通,所述拦渣部(1)上游的一侧设置清理部(2);

所述清理部(2)包括回转轴(201)和两组竖直布置的丝杠(204),两组丝杠(204)分别布置在拦渣部(1)上游的左右两侧,所述丝杠(204)外部配合安装丝杠螺母(207),所述丝杠螺母(207)外部设置能够垂直于丝杠(204)方向转动的安装座(206),所述回转轴(201)的一端与安装座(206)转动安装,所述回转轴(201)的另一端与另一个安装座(206)滑动安装,所述回转轴(201)外部沿轴向均匀布置清理棒(202),所述清理棒(202)的轴线与回转轴(201)垂直,所述回转轴(201)的端部设置第一电机(203),所述丝杠(204)的端部设置第二电机(205);

所述拦渣部(1)的下游与垃圾清理区(102)对应的位置设置提升部(3)。

2.根据权利要求1所述的污水管道拦渣除污装置,其特征在于:所述提升部(3)包括篮筐(301)和卷扬机(302),所述卷扬机(302)置于篮筐(301)上方,且卷扬机(302)内部的牵引绳与篮筐(301)连接。

3.根据权利要求2所述的污水管道拦渣除污装置,其特征在于:所述篮筐(301)的侧壁和底部均设置沥水孔。

4.根据权利要求1所述的污水管道拦渣除污装置,其特征在于:所述回转轴(201)外部的清理棒(202)为向外发射的三幅式结构,所述清理棒(202)为橡胶棒。

5.根据权利要求1-4中任意一项所述的污水管道拦渣除污装置,其特征在于:所述拦截区(101)内部相邻的拦截棒轴距为5-10厘米,所述回转轴(201)外部相邻的清理棒(202)轴间距为5-10厘米。
