专利号: 2019209626004
申请人: 徐仙秋
专利类型:实用新型
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

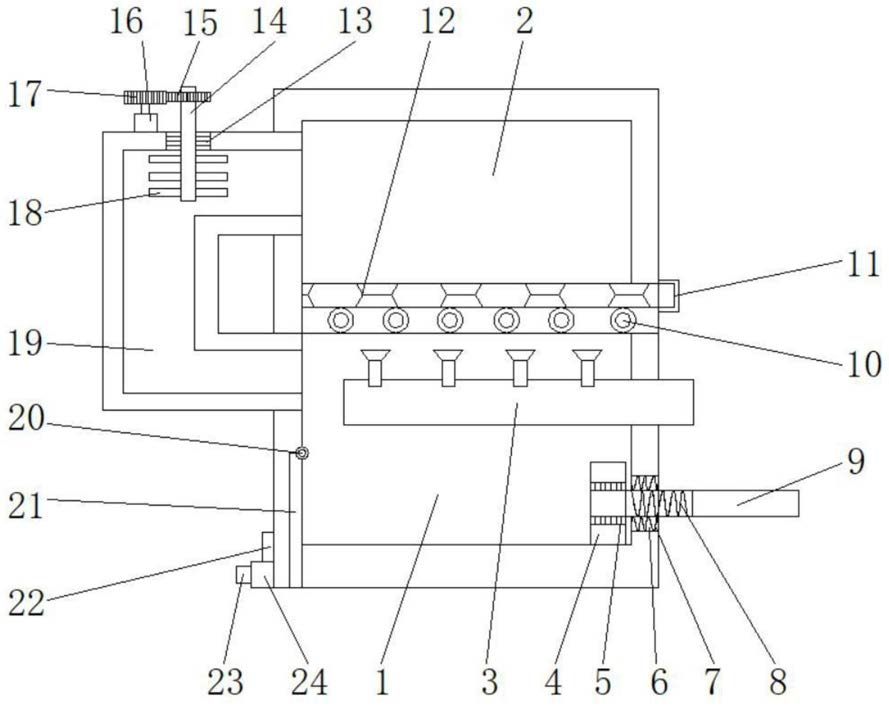

1.一种污泥厌氧消化产沼气脱硫反应器,包括脱硫箱(1),其特征在于:所述脱硫箱(1)顶端表面固定安装有储存箱(2),所述储存箱(2)底端表面安装有过滤板(12),所述过滤板(12)右侧表面固定安装有握杆(11),所述脱硫箱(1)左侧内部顶端表面通过合页(20)与隔离板(21)右侧顶端相连接,所述脱硫箱(1)左侧顶端表面固定安装有控制台(24),所述控制台(24)左侧中部表面固定安装有转动电机控制按钮(23),所述控制台(24)顶端表面固定安装有蓄电池(22),所述储存箱(2)左侧顶端贯穿连接有排气管(19),所述排气管(19)底端贯穿连接在脱硫箱(1)左侧顶端,所述排气管(19)顶端内侧壁固定安装有第二轴承(13),所述第二轴承(13)内侧壁贯穿连接有随动杆(14),所述随动杆(14)底端左右两侧表面均等距安装有若干吸气扇叶(18),所述随动杆(14)顶端镶嵌安装有随动齿轮(15),所述排气管(19)顶端表面固定安装有转动电机(16),所述转动电机(16)顶端表面镶嵌安装有传动齿轮(17),所述传动齿轮(17)右侧与随动齿轮(15)左侧相啮合。

2.根据权利要求1所述的污泥厌氧消化产沼气脱硫反应器,其特征在于:所述脱硫箱(1)右侧顶端贯穿连接有沼气输送管(3),所述沼气输送管(3)顶端表面等距安装有若干沼气输送口(25)。

3.根据权利要求1所述的污泥厌氧消化产沼气脱硫反应器,其特征在于:所述脱硫箱(1)右侧底端开设有旋转螺孔(6),所述旋转螺孔(6)内侧壁开设有内螺纹(7),所述旋转螺孔(6)内部贯穿连接有推杆(9),所述推杆(9)中部表面开设有外螺纹(8),所述外螺纹(8)与内螺纹(7)相适配,所述推杆(9)左侧顶端表面通过第一轴承(5)与清理板(4)相连接,所述清理板(4)底端表面紧贴于脱硫箱(1)内部底端表面。

4.根据权利要求1所述的污泥厌氧消化产沼气脱硫反应器,其特征在于:所述储存箱(2)底端左右两侧表面等距安装有若干固定柱(27),两个所述固定柱(27)之间贯穿连接有旋转杆(26),每个所述旋转杆(26)中部表面均贯穿连接有滑轮(10),每个所述滑轮(10)右侧表面紧贴于过滤板(12)左侧表面。

5.根据权利要求1所述的污泥厌氧消化产沼气脱硫反应器,其特征在于:所述蓄电池(22)通过输电线与转动电机(16)相连接,所述转动电机控制按钮(23)通过蓄电池(22)与转动电机(16)电性连接。
