专利号: 2019209779033
申请人: 南安市北创卫浴有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

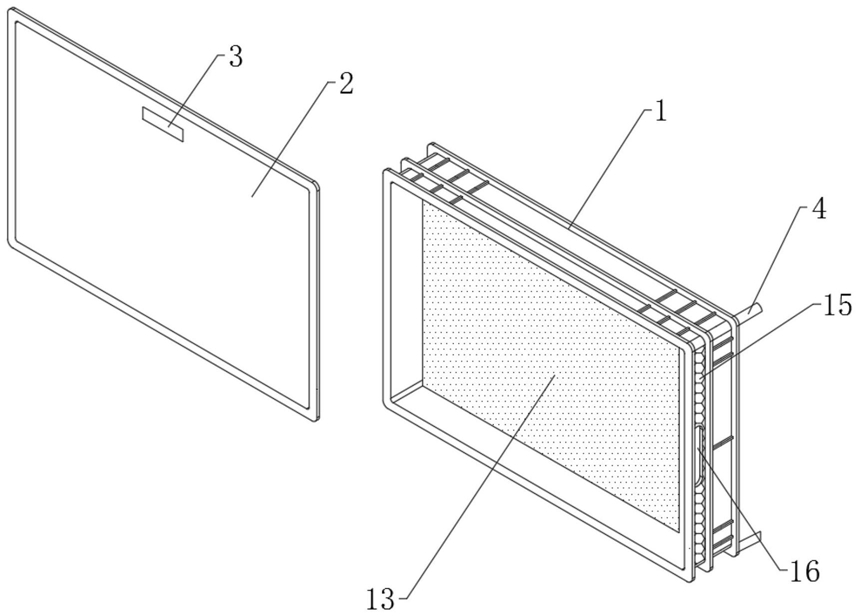

1.一种隐藏式卫浴镜,包括安装框架(1),其特征在于:所述安装框架(1)的正面固定设置有遮盖板(2),所述遮盖板(2)的正面上侧中间处固定设置有隐藏式拉手(3),所述安装框架(1)的背面拐角处固定设置有按压拉伸装置(4),所述按压拉伸装置(4)包括安装座(5)和伸缩连杆(6),所述伸缩连杆(6)位于安装座(5)的上侧设置,所述安装框架(1)的内部下侧靠近遮盖板(2)的一侧固定设置有第一滑轨(7),所述安装框架(1)的内部上侧靠近遮盖板(2)的一侧固定设置有第二滑轨(8),所述第一滑轨(7)和第二滑轨(8)的正面滑动连接有连接滑块(9),所述第一滑轨(7)和第二滑轨(8)的正面两侧中间处固定设置有限位柱(10),所述第一滑轨(7)的上侧和第二滑轨(8)通过连接滑块(9)固定连接有卫浴镜安装框(11),所述卫浴镜安装框(11)的右侧中间处固定连接有连接板(12),所述卫浴镜安装框(11)的内壁固定连接有卫浴镜(13),所述安装框架(1)的右侧开合有卫浴镜抽出口(14),所述卫浴镜抽出口(14)固定设置有封口板(15),所述封口板(15)的右侧中间处固定设置有内嵌把手(16)。

2.根据权利要求1所述的一种隐藏式卫浴镜,其特征在于:所述第一滑轨(7)、第二滑轨(8)上下对应设置有,并且所述第一滑轨(7)、第二滑轨(8)通过固定螺钉与安装框架(1)可拆卸式连接设置。

3.根据权利要求1所述的一种隐藏式卫浴镜,其特征在于:所述第一滑轨(7)、第二滑轨(8)与卫浴镜抽出口(14)对应设置。

4.根据权利要求1所述的一种隐藏式卫浴镜,其特征在于:所述封口板(15)通过连接板(12)与卫浴镜(13)连接。

5.根据权利要求1所述的一种隐藏式卫浴镜,其特征在于:所述遮盖板(2)通过固定螺钉与安装框架(1)可拆卸更换设置。

6.根据权利要求1所述的一种隐藏式卫浴镜,其特征在于:所述按压拉伸装置(4)设置有4个,并且所述安装座(5)通过伸缩连杆(6)与安装框架(1)固定连接。
