专利号: 2019209863014
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

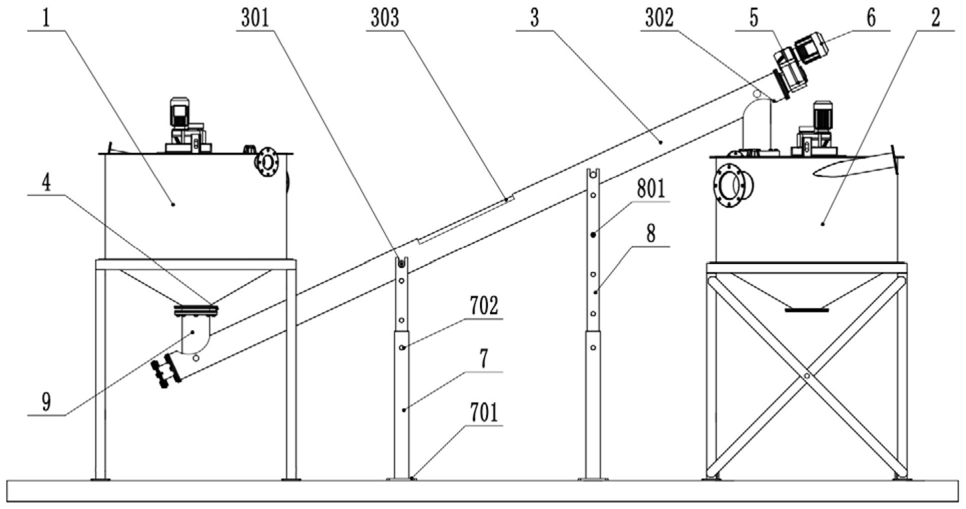

1.用于建筑施工的砂浆提升装置,包括输料管,所述输料管内腔同轴设有螺杆,其特征在于:所述输料管侧壁设有料嘴,所述料嘴与输料管空腔相互连通,所述料嘴与输料管之间连接调节两者角度的角度调节阀,所述输料管侧壁向外延伸有支撑块,所述支撑块插接有支撑杆,所述支撑杆远离支撑块一端固定连接于地面。

2.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述角度调节阀包括波纹管,所述波纹管一端固定连接于输料管空腔,另一端固定连接于料嘴空腔。

3.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述角度调节阀包括短轴长度大于料嘴宽度的椭圆孔,所述料嘴底部设于椭圆孔内,所述椭圆孔内壁固定连接有销轴,所述销轴贯穿料嘴与料嘴转动连接,所述销轴平行于椭圆孔短轴。

4.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述角度调节阀包括第一旋转部与第二旋转部,所述第一旋转部为圆盘壳体结构,第一旋转部侧壁沿其周向开有缺口,所述第二旋转部为劣弧板状结构,所述缺口内沿周向滑动连接有第二旋转部,所述第一旋转部与第二旋转部之间各连通有导口。

5.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述料嘴的端部固定连接有法兰盘。

6.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述支撑杆为沿轴向自由伸缩的伸缩杆。

7.根据权利要求6所述的用于建筑施工的砂浆提升装置,其特征在于:所述支撑杆数量至少为两个,分别沿所述输料管轴向均匀排列。

8.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述输料管外壁镶嵌有水平仪。

9.根据权利要求8所述的用于建筑施工的砂浆提升装置,其特征在于:所述水平仪为气泡水平仪。

10.根据权利要求1所述的用于建筑施工的砂浆提升装置,其特征在于:所述输料管轴向端部设有驱动电机,所述驱动电机驱动螺杆周向转动。
