专利号: 2019209874061
申请人: 富航智能科技(天津)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

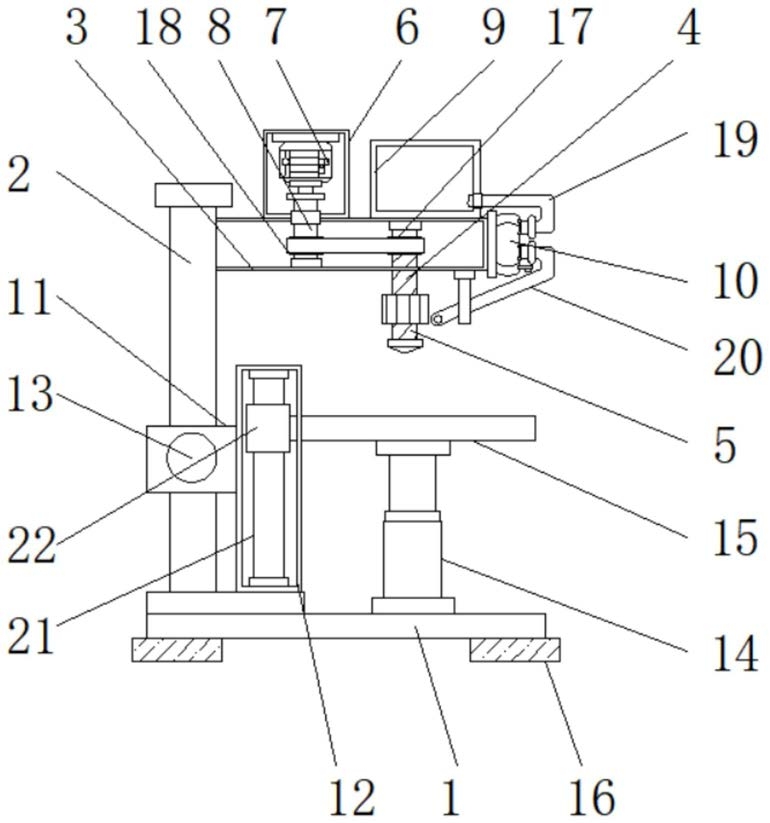

1.一种钣金加工用钻床,包括主体架(1),其特征在于,所述主体架(1)顶部的左侧固定连接有支撑柱(2),并且支撑柱(2)顶部的右侧固定连接有固定框(3),所述固定框(3)内壁的顶部转动连接有转动架(4),所述转动架(4)的底端贯穿并延伸至固定框(3)的底部,所述转动架(4)位于固定框(3)外部一端的固定连接有钻头(5)所述固定框(3)顶部的左侧固定连接有消音框(6),并且消音框(6)内壁的顶部固定连接有驱动电机(7),所述驱动电机(7)的输出轴固定连接有活动杆(8),所述固定框(3)顶部的右侧固定连接有冷液箱(9),并且固定框(3)的右侧固定连接有吸泵(10),所述支撑柱(2)的表面滑动连接有移动架(11),所述移动架(11)的表面转动连接有调紧架(13),并且移动架(11)的右侧固定连接有稳定框(12),所述主体架(1)的顶部固定连接有电动液压杆(14),并且电动液压杆(14)的顶部固定连接有工作台(15),所述主体架(1)底部的两侧均固定连接有支撑底座(16)。

2.根据权利要求1所述的一种钣金加工用钻床,其特征在于,所述转动架(4)位于固定框(3)内部一端的表面固定连接有第一皮带轮(17)。

3.根据权利要求1所述的一种钣金加工用钻床,其特征在于,所述活动杆(8)远离驱动电机(7)的一端贯穿并延伸至固定框(3)的内部,所述活动杆(8)位于固定框(3)内部一端的表面固定连接有第二皮带轮(18)。

4.根据权利要求1所述的一种钣金加工用钻床,其特征在于,所述吸泵(10)的吸口连通有吸液管(19),并且吸泵(10)的排口连通有排液管(20)。

5.根据权利要求1所述的一种钣金加工用钻床,其特征在于,所述稳定框(12)内壁的顶部与底部之间固定连接有固定杆(21),并且固定杆(21)的表面滑动连接有滑动块(22)。

6.根据权利要求1所述的一种钣金加工用钻床,其特征在于,所述工作台(15)内壁的一侧转动连接有螺纹杆(23),并且螺纹杆(23)的表面螺纹连接有螺纹块(24),所述螺纹块(24)的顶部与工作台(15)顶部的左侧均固定连接有夹紧架(25),所述螺纹杆(23)的一端固定连接有手动架(26)。
