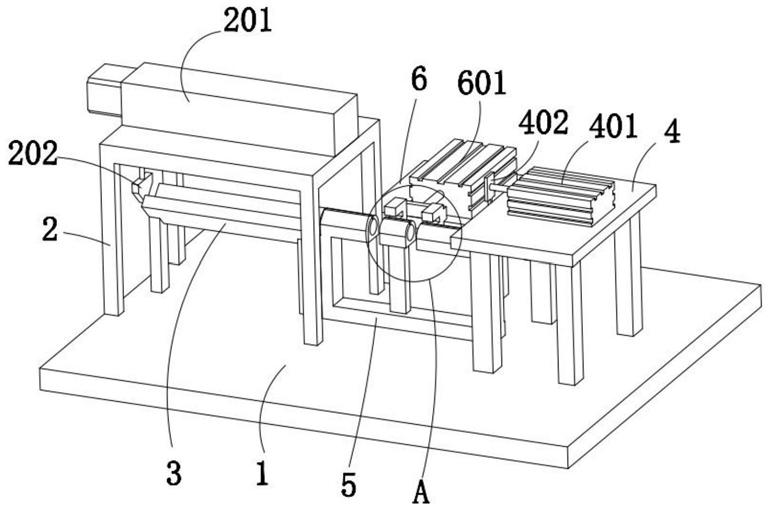

1.一种阶梯轴检具,其特征在于:具有底板(1),所述底板(1)的左端设置有电缸底座(2)和工件底座(3),所述底板(1)的右端设置有第一气缸底座(4),所述第一气缸底座(4)与电缸底座(2)之间设置有轮廓检测块(5)和第二气缸底座(6),所述轮廓检测块(5)上设置有检测口(501)、推槽(502)和检测孔(503),电缸底座(2)上设置有平移电缸(201),平移电缸(201)的螺旋副上固定连接有推料板(202),第一气缸底座(4)上设置有第一气缸(401),第一气缸(401)的活塞杆上固定连接有退料板(402),第二气缸底座(6)上设置有第二气缸(601),第二气缸(601)的活塞杆上固定连接有U形检测板(602)。
2.根据权利要求1所述的一种阶梯轴检具,其特征在于:所述工件底座(3)与轮廓检测块(5)并列设置,所述平移电缸(201)与第一气缸(401)并列设置,所述U形检测板(602)与检测口(501)并列设置。
3.根据权利要求1所述的一种阶梯轴检具,其特征在于:所述工件底座(3)的上部为V形块,所述退料板(402)设置于检测孔(503)内并与轮廓检测块(5)活动连接,所述U形检测板(602)和检测口(501)均设置有两个。
4.根据权利要求1所述的一种阶梯轴检具,其特征在于:所述电缸底座(2)、工件底座(3)、第一气缸底座(4)和第二气缸底座(6)均与底板(1)螺纹连接,所述平移电缸(201)与电缸底座(2)螺纹连接,所述第一气缸(401)与第一气缸底座(4)螺纹连接,所述第二气缸(601)与第二气缸底座(6)螺纹连接。
