专利号: 2019209893240
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

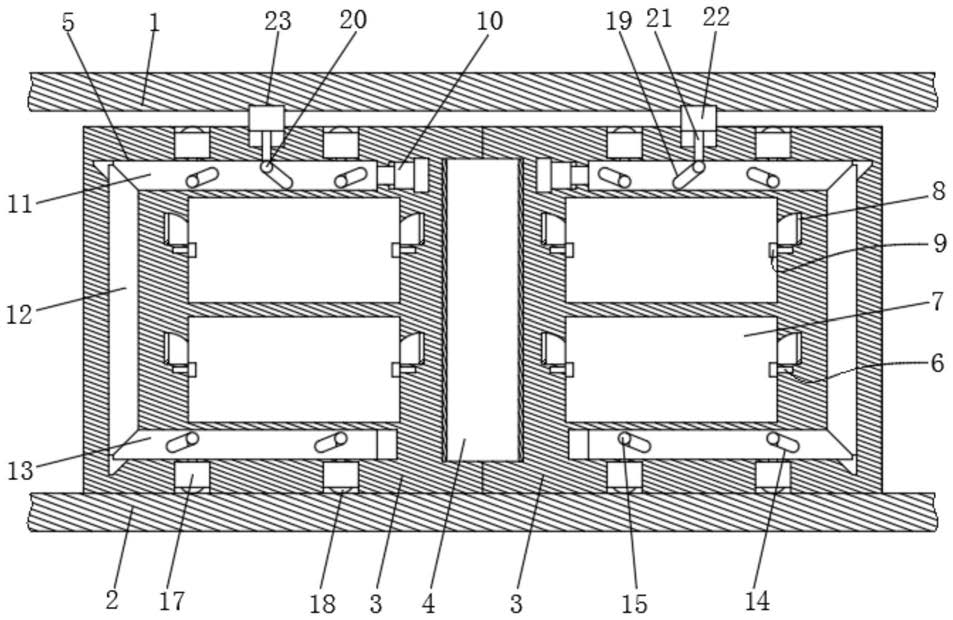

1.一种建筑物中的可平移折叠墙体,包括室内天花板(1)、室内地板(2)、两个墙板(3),其特征在于:两个所述墙板(3)的相对端均开设有圆弧通槽,两个所述墙板(3)通过圆弧通槽套接有圆管(4),两个所述墙板(3)的内壁均固定安装有平移机构(5);

所述墙板(3)的前后侧开设有相互贯通的通槽,所述墙板(3)通过通槽转动连接有转轴(6),所述转轴(6)的轴臂固定连接有支撑板(7),所述墙板(3)的内壁铰接有卡块(8),所述支撑板(7)的前侧开设有供卡块(8)扣合连接的卡槽(9)。

2.根据权利要求1所述的一种建筑物中的可平移折叠墙体,其特征在于:所述平移机构(5)包括电动推杆(10),所述电动推杆(10)固定安装在墙板(3)的内壁,所述电动推杆(10)的推杆固定连接有第一抵压板(11),所述第一抵压板(11)远离电动推杆(10)一侧的斜面抵接有第二抵压板(12),所述第二抵压板(12)远离第一抵压板(11)一侧的斜面抵接有第三抵压板(13)。

3.根据权利要求2所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第一抵压板(11)和第三抵压板(13)均沿墙板(3)的内壁左右滑动,所述第二抵压板(12)沿墙板(3)的内壁上下滑动。

4.根据权利要求3所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第一抵压板(11)和第三抵压板(13)上均开设有第一斜向滑槽(14),所述第一斜向滑槽(14)的槽壁滑动连接有第一传动柱(15)。

5.根据权利要求4所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第一传动柱(15)的柱臂固定连接有第一连接杆(16),所述第一连接杆(16)远离支撑板(7)的一侧固定连接有套筒(17)。

6.根据权利要求5所述的一种建筑物中的可平移折叠墙体,其特征在于:所述套筒(17)的筒内开设有滚珠安装槽,所述套筒(17)通过滚珠安装槽安装有滚珠(18)。

7.根据权利要求2所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第一抵压板(11)、第二抵压板(12)和第三抵压板(13)的斜面端均呈斜向四十五度设置。

8.根据权利要求2所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第一抵压板(11)上还开设有第二斜向滑槽(19),所述第二斜向滑槽(19)的槽壁滑动连接有第二传动柱(20)。

9.根据权利要求8所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第二传动柱(20)的柱臂固定连接有第二连接杆(21),所述第二连接杆(21)远离支撑板(7)的一侧固定连接有插块(22),所述室内天花板(1)的下表面开设有供插块(22)插接的插槽(23)。

10.根据权利要求9所述的一种建筑物中的可平移折叠墙体,其特征在于:所述第二斜向滑槽(19)的倾斜度大于第一斜向滑槽(14),并且第二斜向滑槽(19)的倾斜方向与第一斜向滑槽(14)的倾斜方向呈相反设置。
