专利号: 201920998086X
申请人: 河南省众邦伟业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

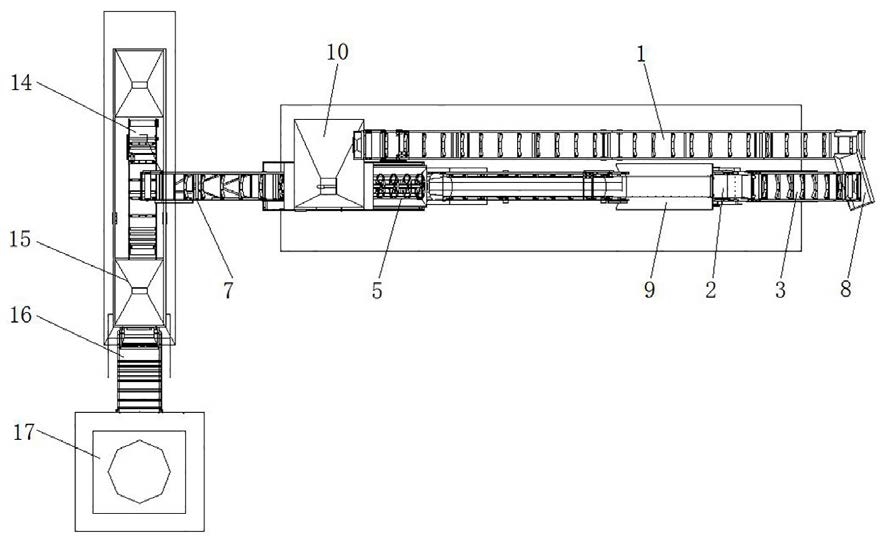

1.一种搅拌站,其特征在于:包括第一皮带输送机、破碎机、第二皮带输送机、滚筒筛分机、第三皮带输送机、第四皮带输送机、第一机架、第二机架、双向输送机、提升机、搅拌机、第五皮带输送机,所述第一皮带输送机、第二皮带输送机、第三皮带输送机、第四皮带输送机首尾相连形成循环输料通道,所述破碎机的进料端连接有储物平台,所述储物平台的下方设置有传送带,所述第二皮带输送机倾斜向上设置在机架上用于输送破碎后物料,所述第二皮带输送机与破碎机的出料端相连,所述第一皮带输送机设置在第一机架上且与第二皮带输送机输料方向相交叉,所述第一皮带输送机的进料端与第二皮带输送机的出料端相连,所述滚筒筛分机倾斜设置在第一机架上对应皮带输送机一出料端的下方,滚筒筛分机一端对应第一皮带输送机的出料端位置设置有第一进料斗,滚筒筛分机背离第一进料斗的一端设置有用于排出不合格物料的排渣斗,滚筒筛分机底部设置有用于排出合格成品料的第一出料斗,所述第三皮带输送机切斜向上设置在第一机架上,所述第三皮带输送机的进料端与滚筒筛分机的排渣斗相连,第三皮带输送机的出料端延伸至储物平台的正上方,所述第一机架上对应滚筒式筛分机正下方位置设置有用于输送成品粉料的第四皮带输送机,所述第四皮带输送机出料端的正下方设置有双向输送机,所述双向输送机设置在第二机架上方,所述双向输送机的正下方平行设置有第二进料斗,所述第二进料斗的下方设置有第二出料斗,所述第二出料斗的下方设置有第五皮带输送机,所述第五皮带输送机的出料端与设置在提升机上的储料斗相连,所述提升机切斜设置第二机架上,且提升机的出料端与搅拌机的进料口相连,所述搅拌机的下方设置有第三出料斗。

2.根据权利要求1所述的一种搅拌站,其特征在于:所述第一皮带输送机和第二皮带输送机之间倾斜设置有U型的溜料槽,溜料槽顶部与第二皮带输送机的出料端相连,溜料槽底部与第一皮带输送机的进料端相连。

3.根据权利要求1所述的一种搅拌站,其特征在于:所述滚筒筛分机包括外壳、连接杆、铁环、固定板、转轴和支撑杆,所述转轴的外壁固定连接有四个支撑杆,且四个支撑杆均与铁环内壁固定连接,所述铁环之间通过4-6个连接杆固定连接,所述转轴的外壁固定连接有固定板,所述固定板的侧面与四个支撑杆的外壁贴合。

4.根据权利要求3所述的一种搅拌站,其特征在于:所述外壳的形状为圆柱体形。

5.根据权利要求1所述的一种搅拌站,其特征在于:所述第四皮带输送机的倾斜角度与滚筒式筛分机的倾斜角度相同。

6.根据权利要求1所述的一种搅拌站,其特征在于:所述第一皮带输送机、第二皮带输送机、第三皮带输送机、第四皮带输送机、第二皮带输送机上对应上输送面正下方位置沿输送面均等距间隔设置有槽型托辊。
