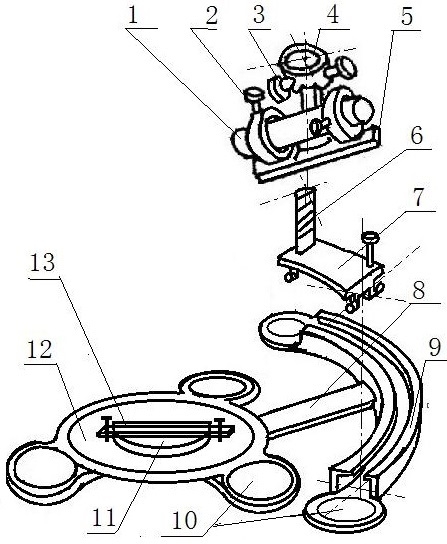

1.光学折反射定律演示仪，由投影激光笔、激光笔安插组件、笔头调节螺钉、第一安插环、第二螺孔、笔尾调节螺钉、第二安插环、第三螺孔、拱形簧片、调节组合件、螺钉、插销条、调节齿轮、第一调节旋钮、旋杆、第二调节旋钮、第一螺孔、平键插槽、套环、环壁穿孔、T字形托板、柱形齿条、滑动平台组件、Π形滑动平台、锁定螺钉、锁定螺孔、滚筒、滚筒安插柱、连杆、弧形滑槽、磁吸组件、槽盖、圆盘形永磁铁、磁铁安放圆槽、光学元件、刻度圆盘、固定组件、有机玻璃条形夹板、螺栓、穿孔、第四螺孔组成，刻度圆盘(12)上刻有角度刻度线、中分线、法线，固定组件(13)把光学元件(11)夹固在刻度圆盘(12)中分线下侧，光学元件(11)的光学面与中分线平齐，刻度圆盘(12)的圆周上均匀布有三组磁吸组件(10)，投影激光笔(1)安插在激光笔安插组件(2)中，激光笔安插组件(2)安装在T字形托板(5)上，T字形托板(5) 竖直端上的套环(4)套装在柱形齿条(6)上，套环(4)的左右环壁上对应横向各开一环壁穿孔(4-1)，穿装在两环壁穿孔(4-1)之间、置于套环(4)中的调节组合件(3)与柱形齿条(6)通过齿轮耦合，并使得柱形齿条(6)的圆弧背顶挤在套环(4)的内壁上，顶挤的力度，使套装在柱形齿条(6)上的套环(4)能沿柱形齿条(6)调节移动，又能稳定在恰当位置，其特征是：柱形齿条(6)铸在滑动平台组件(7)的Π形滑动平台(7-1)一端中央, Π形滑动平台(7-1)下的四个底脚与台面垂直，在四个底脚外侧端、顺着扇形台面的半径方向各自向外铸一滚筒安插柱(7-5)，滚筒(7-4)套装在滚筒安插柱(7-5)上，弧形滑槽(9)的槽口平板挤插在滚筒(7-4)与Π形滑动平台(7-1)面板之间，滚筒(7-4)与Π形滑动平台(7-1)下面板之间间距与弧形滑槽(9)的槽口平板板厚相当，使得滑动平台组件(7)稳妥地装设在弧形滑槽(9)上，并可顺沿弧形滑槽(9)槽口往返移动，弧形滑槽(9)内侧外表面与刻度圆盘(12)侧边用径向连杆(8)连接，将弧形滑槽(9)与刻度圆盘(12)连成一整体，弧形滑槽(9)及其槽口所对圆心角弧度都大于 ，即，两端超出刻度圆盘(12)上中分线和法线的第一象限范围，弧形滑槽(9)槽底平板两端向外延伸，各安装一组磁吸组件(10)，连同刻度圆盘(12)圆周的三组磁吸组件(10)，把整个演示仪吸附在带有磁性的黑板上，弧形滑槽(9)及槽口、刻度圆盘(12)及弧度刻画线所对圆心是同一圆心，刻度圆盘(12)、弧形滑槽(9)、连杆(8)用轻质铝合金或硬质塑料整体制做。

2.根据权利要求1所述的光学折反射定律演示仪，其特征是：所述滑动平台组件(7)，包含Π形滑动平台(7-1)、锁定螺钉(7-2)、锁定螺孔(7-3)、滚筒(7-4)、滚筒安插柱(7-5)，Π形滑动平台(7-1)台面是扇形平面，台面下的四个底脚与台面垂直，同端两底脚间做加强筋，同侧两个滚筒安插柱(7-5)在同一圆弧线上，滚筒安插柱(7-5)外端头做有端帽，端帽直径比滚筒(7-4)内径大，滚筒(7-4)内径又比滚筒安插柱(7-5)直径大，滚筒(7-4)既能在滚筒安插柱(7-5)上轻松滚动，又不会滑脱，锁定螺孔(7-3)开在Π形滑动平台(7-1)台面外侧角区位，锁定螺钉(7-2)旋穿锁定螺孔(7-3)，并顶压在弧形滑槽(9)的槽口平板上，锁定Π形滑动平台(7-1)。

3.根据权利要求1所述的光学折反射定律演示仪，其特征是：所述弧形滑槽(9)及其槽口的弧形所对圆心都与刻度圆盘(12)圆心同心，所对圆心角弧度都大于 ，弧形滑槽(9)槽墙板与槽底板垂直，两侧槽墙板等高，其上部相向垂直对折成槽口平板，两平板间的空间与Π形滑动平台(7-1)下同端两底脚外侧间的间距相当。

4.根据权利要求1所述的光学折反射定律演示仪，其特征是：所述磁吸组件(10)，由槽盖(10-1)、圆盘形永磁铁(10-2)、磁铁安放圆槽(10-3)组成，圆盘形永磁铁(10-2)安放在磁铁安放圆槽(10-3)中，槽口内侧壁开有内螺纹，槽盖(10-1)外侧壁开有外螺纹，槽盖(10-1)旋盖在磁铁安放圆槽(10-3)上，将圆盘形永磁铁(10-2)封固在磁铁安放圆槽(10-3)中。
