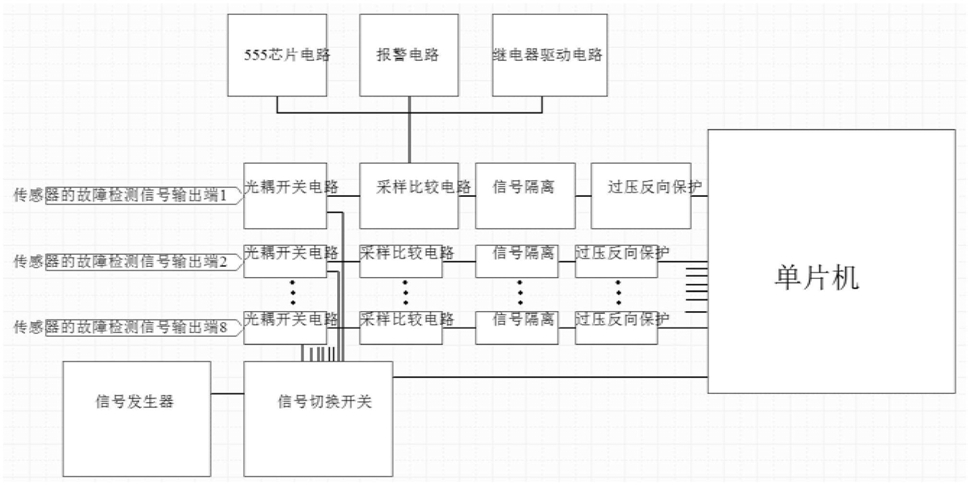

1.一种能够自检的传感器故障检测电路，其特征在于：电路包括与传感器的故障检测信号输出端连接的保护电路和隔离输出电路，隔离输出电路的输出端连接单片机，还包括与保护电路和隔离输出电路的信号输入端连接的自检电路；

所述自检电路包括与保护电路的信号输入端连接的信号切换开关，信号切换开关的信号输入端连接信号发生器，信号切换开关的各路信号通道输出控制端分别对应连接单片机的各路信号通道输出控制信号端，单片机控制信号切换开关切换不同路信号通道输出检测电信号；

所述保护电路包括光耦开关电路和采样比较电路，所述光耦开关电路发射端连接传感器的故障检测信号输出端，光耦开关电路的接收端连接采样比较电路，采样比较电路在光耦开关电路的接收端导通时输出端输出高电平信号，采样比较电路的输出端连接继电器驱动电路，继电器的吸合开关控制该传感器所检测电路电源的通断。

2.根据权利要求1所述的一种能够自检的传感器故障检测电路，其特征在于：所述隔离输出电路包括与传感器的故障检测信号输出端连接的信号隔离电路和与隔离电路输出端连接的过压反向保护电路，过压反向保护电路的输出端作为隔离输出电路的输出端连接单片机。

3.根据权利要求1所述的一种能够自检的传感器故障检测电路，其特征在于：所述采样比较电路采用555芯片构成，555芯片的输出端连接报警电路，555芯片的复位端连接电源，

555芯片的控制端连接接地电容，555芯片的阈值端和触发端连接光耦开关电路的接收端，

555芯片的阈值端还与一个电阻的一端和一个电容的正极连接，电阻的另一端连接电源，电容的负极接地，555芯片的放电端连接继电器驱动电路，继电器的吸合开关控制所检测电路电源的通断。

4.根据权利要求3所述的一种能够自检的传感器故障检测电路，其特征在于：所述报警电路为：555芯片的输出端连接第三电阻的一端和第四电阻的一端，第三电阻的另一端连接发光二极管的一端，发光二极管的另一端接地，第四电阻的另一端连接第二三极管的基极，第二三极管的集电极连接蜂鸣器的一端，蜂鸣器的另一端连接第五电阻的一端，第五电阻的另一端接电源。

5.根据权利要求1所述的一种能够自检的传感器故障检测电路，其特征在于：所述保护电路的光耦开关电路为：传感器的故障检测信号输出端连接光耦发射端的正极和一个电阻的一端，电阻的另一端和光耦发射端的负极连接供传感器故障电流信号流出，光耦接收端的c极连接555芯片的阈值端和触发端，光耦接收端的e极接地。

6.根据权利要求1所述的一种能够自检的传感器故障检测电路，其特征在于：所述继电器驱动电路为：555芯片的放电端连接第一电阻和第二电阻的一端，第一电阻的另一端连接电源，第二电阻的另一端连接第一三极管的基极，第一三极管的发射极接地，第一三极管的集电极连接二极管的一端和继电器的正极，二极管的另一端连接继电器的负极，继电器的吸合开关控制所检测电路电源的通断。

7.根据权利要求1所述的一种能够自检的传感器故障检测电路，其特征在于：所述信号发生器的电路由电阻和电容构成，其电路为：信号切换开关的信号输入端连接第六电阻、第七电阻和第一电容的一端，第一电容和第七电阻的另一端接地，第六电阻的另一端连接电源。
