专利号: 2019210053268
申请人: 济南金业环保有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

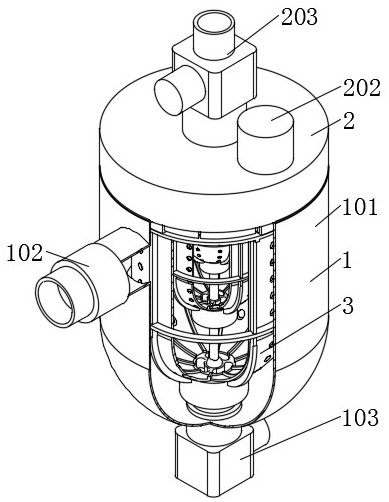

1.一种具有反冲洗功能的污水过滤罐,包括外罐(1)、上封盖(2)和过滤罐(3),其特征在于:所述外罐(1)包括一端开口的外罐体(101),所述外罐体(101)的开口处密封安装上封盖(2),所述上封盖(2)处于外罐体(101)内部的一侧密封安装n级过滤罐(3),所述n≥1,n级过滤罐(3)依次套装且同轴布置;

所述外罐体(101)的侧壁设置与内部连通的进水口,所述外罐体(101)的底部设置与内部连通的排污口,所述上封盖(2)内部设置储水腔(201),所述上封盖(2)的上端设置与储水腔(201)连通的出水口,所述上封盖(2)的下端设置与最内层过滤罐(3)内腔连通的通孔;

所述过滤罐(3)包括过滤罐体(301),所述过滤罐体(301)表面均匀设置过滤孔,所述过滤罐体(301)的外壁表面配合安装外刮板(304),所述外刮板(304)的回转轴处固定设置能够旋转的中间轴(302),所述过滤罐体(301)的底部设置排污孔,所述排污孔处设置仅能向外开启的密封板(305);

所述上封盖(2)的表面设置与储水腔(201)连通的进气孔,所述进气孔处配合安装空气压缩机(202)。

2.根据权利要求1所述的具有反冲洗功能的污水过滤罐,其特征在于:所述外罐体(101)的进水口和排污口处分别设置第一电磁阀(102)和第二电磁阀(103),所述上封盖(2)的出水口处配合安装第三电磁阀(203)。

3.根据权利要求1所述的具有反冲洗功能的污水过滤罐,其特征在于:所述过滤罐体(301)的内壁均匀设置加强肋,且内层过滤罐体(301)表面的过滤孔小于外层的过滤罐体(301)。

4.根据权利要求1所述的具有反冲洗功能的污水过滤罐,其特征在于:所述过滤罐体(301)的底部外侧固定安装密封板(305),所述密封板(305)覆盖过滤罐体(301)底部的排污孔,所述密封板(305)为软橡胶板。

5.根据权利要求1-4中任意一项所述的具有反冲洗功能的污水过滤罐,其特征在于:所述中间轴(302)底部配合安装电机(303)。
