专利号: 2019210057540
申请人: 青岛鑫凯顺包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

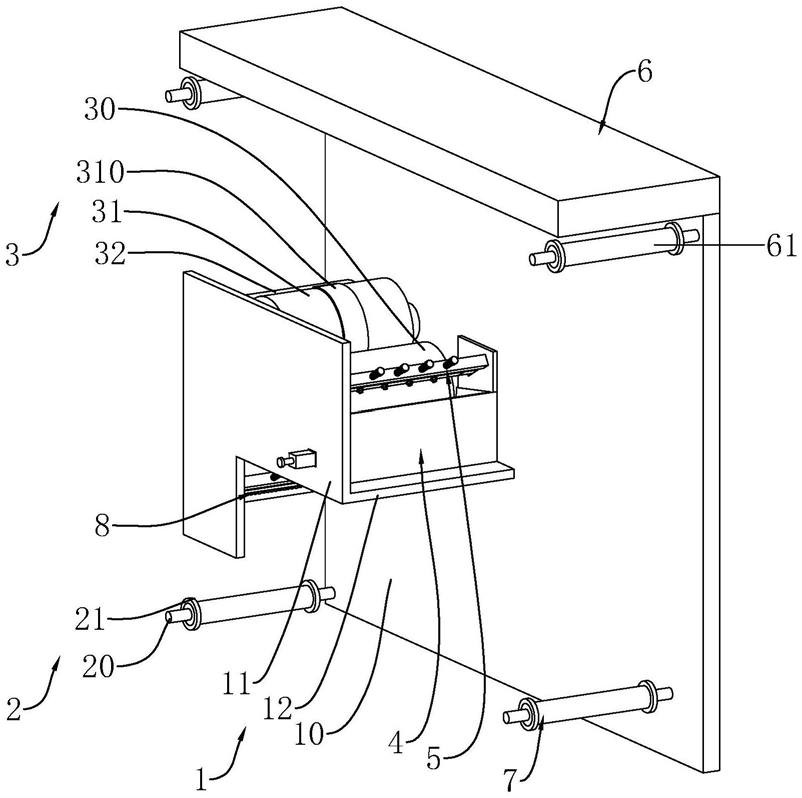

1.一种柔版印刷机,包括机架(1)、解卷辊(2)、印刷装置(3)、墨盒(4)、刮墨器(5)、烘干机(6)以及收卷辊(7);解卷辊(2)、墨盒(4)、烘干机(6)以及收卷辊(7)设置于机架(1)上;印刷装置(3)包括网纹辊(30)、印刷版辊(31)和压印辊(32),网纹辊(30)的周面和印刷版辊(31)的周面接触,印刷版辊(31)转动时可带动网纹辊(30)转动;网纹辊(30)的下部浸入墨盒(4)中,其特征在于:刮墨器(5)包括横梁(50)、刀架(51)、刮墨刀(52)和螺栓(53);横梁(50)固定连接在墨盒(4)上;刀架(51)与横梁(50)平行,墨盒(4)上开设有滑槽,刀架(51)的两端伸入滑槽且能向接近或远离网纹辊(30)的方向滑动;刮墨刀(52)固定在刀架(51)上,刀刃与网纹辊(30)的表面抵接;横梁(50)上沿其长度方向间隔开设有螺纹孔,螺栓(53)与螺纹孔配合且其小端抵接于刀架(51)上。

2.根据权利要求1所述的柔版印刷机,其特征在于:刮墨器(5)还包括顶送弹簧(54),顶送弹簧(54)套在螺栓(53)上且位于横梁(50)和螺栓(53)的大端之间,顶送弹簧(54)处于压缩状态。

3.根据权利要求2所述的柔版印刷机,其特征在于:螺栓(53)的大端上沿周面间隔设置有摩擦纹路。

4.根据权利要求1或2所述的柔版印刷机,其特征在于:墨盒(4)上设置有用于对墨水进行搅拌的搅拌装置(40)。

5.根据权利要求4所述的柔版印刷机,其特征在于:搅拌装置(40)包括搅拌杆(400)和提扣(402);搅拌杆(400)的一端位于墨盒(4)内且另一端穿透墨盒(4)侧壁伸至外侧;提扣(402)固定于搅拌杆(400)伸出墨盒(4)的一端上;搅拌杆(400)位于墨盒(4)内的一端上还设置有叶片(4000)。

6.根据权利要求5所述的柔版印刷机,其特征在于:搅拌装置(40)还包括扣罩(401)、挡板(403)和压紧弹簧(404);扣罩(401)的一端为开口端且另一端为封闭端;扣罩(401)以封闭端套在搅拌杆(400)上且以开口端固定于墨盒(4)外侧;挡板(403)位于扣罩(401)内且固定于搅拌杆(400)上;压紧弹簧(404)位于扣罩(401)内且具有向接近墨盒(4)方向推动挡板(403)的趋势。
