专利号: 2019210071228
申请人: 江苏华程光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

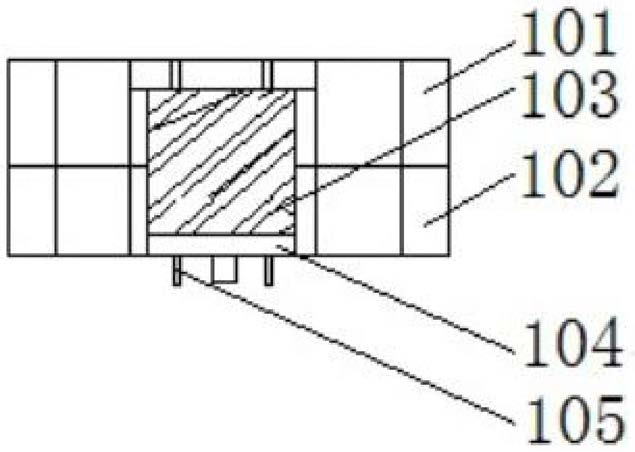

1.一种无线架线圈电子变压器,其特征在于,包括第一磁芯、第二磁芯、无线架线圈、树脂板,所述第一磁芯设置于所述第二磁芯的上侧,所述第一磁芯面向所述第二磁芯的一侧与所述第二磁芯面向所述第一磁芯的一侧均设有固定所述无线架线圈的磁芯中柱,所述第二磁芯背离于所述第一磁芯一侧的两端均安装有所述树脂板,所述无线架线圈包括多层线圈,每层所述线圈之间、内层所述线圈内壁、外层所述线圈外围均设有绝缘层,所述线圈两端的引出线分别固定于两端的所述树脂板上。

2.如权利要求1所述的一种无线架线圈电子变压器,其特征在于,所述第一磁芯面向所述第二磁芯的一侧与所述第二磁芯面向所述第一磁芯的一侧均设有放置所述磁芯中柱的固定槽。

3.如权利要求2所述的一种无线架线圈电子变压器,其特征在于,所述树脂板安装于所述第二磁芯的所述固定槽处。

4.如权利要求3所述的一种无线架线圈电子变压器,其特征在于,所述树脂板通过环氧黑胶固定于所述第二磁芯的所述固定槽处。

5.如权利要求4所述的一种无线架线圈电子变压器,其特征在于,所述树脂板为环氧树脂板。

6.如权利要求1所述的一种无线架线圈电子变压器,其特征在于,所述绝缘层为单层或多层绝缘胶带。
