专利号: 2019210072184
申请人: 青岛鑫凯顺包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

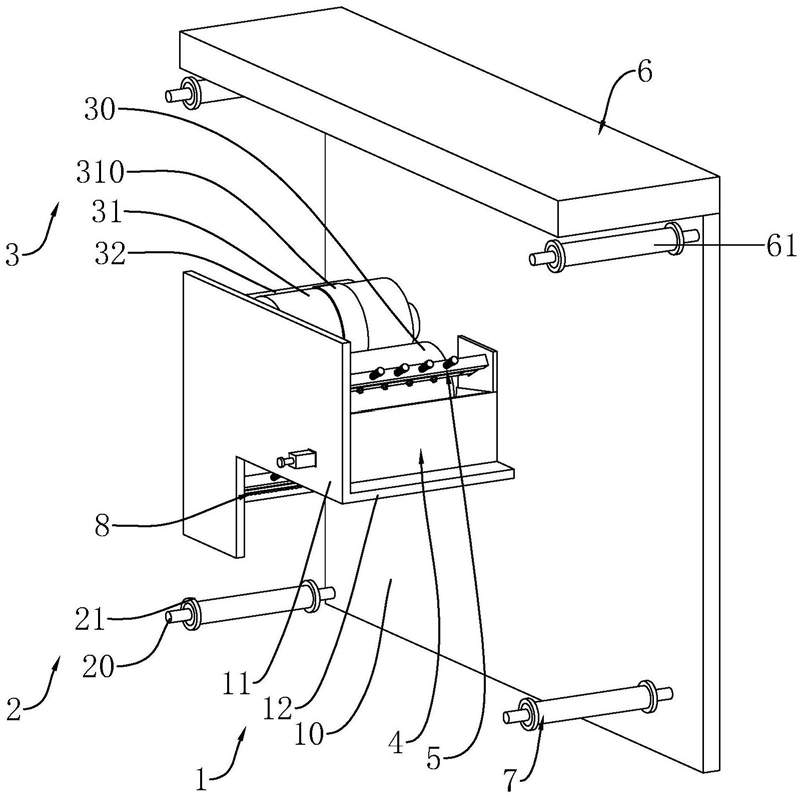

1.一种柔版印刷机,包括机架(1)、解卷辊(2)、印刷装置(3)、墨盒(4)、刮墨器(5)、烘干机(6)、收卷辊(7)以及除静电装置(8);解卷辊(2)、墨盒(4)、烘干机(6)以及收卷辊(7)设置于机架(1)上;印刷装置(3)包括网纹辊(30)、印刷版辊(31)和压印辊(32),网纹辊(30)的周面和印刷版辊(31)的周面接触,印刷版辊(31)转动时可带动网纹辊(30)转动;网纹辊(30)的下部浸入墨盒(4)中;刮墨器(5)包括刮墨刀(52),刮墨刀(52)与网纹辊(30)的表面抵接,其特征在于:除静电装置(8)包括毛刷架(81)、毛刷(82)、推送弹簧(83)、螺纹杆(84)、螺母(85)和支撑杆(86);毛刷架(81)和支撑杆(86)固定于机架(1)上;毛刷(82)包括背板(820)和固定于背板(820)上的刷毛(821);背板(820)滑动连接于毛刷架(81)上且能向接近或远离支撑杆(86)的方向滑动;螺纹杆(84)的轴线与毛刷(82)的滑动方向平行且其一端与背板(820)固定,另一端穿透毛刷架(81);螺母(85)连接于螺杆穿透毛刷架(81)的一端上;推送弹簧(83)设置于背板(820)和毛刷架(81)之间且处于压缩状态;毛刷架(81)对应螺纹杆(84)处的孔允许螺纹杆(84)沿轴线滑动。

2.根据权利要求1所述的柔版印刷机,其特征在于:毛刷架(81)包括架杆(811)、滑轨(812);架杆(811)一端固定连接在机架(1)上,两条滑轨(812)分别设置于架杆(811)的两端;滑轨(812)垂直于架杆(811),其一端与架杆(811)固定连接;滑轨(812)上开设有滑动槽,背板(820)的两端分别插在两个滑轨(812)的滑动槽内并可滑动。

3.根据权利要求2所述的柔版印刷机,其特征在于:推送弹簧(83)套设于螺纹杆(84)上。

4.根据权利要求1或2所述的柔版印刷机,其特征在于:墨盒(4)上设置有用于对墨水进行搅拌的搅拌装置(40)。

5.根据权利要求4所述的柔版印刷机,其特征在于:搅拌装置(40)包括搅拌杆(400)和提扣(402);搅拌杆(400)的一端位于墨盒(4)内且另一端穿透墨盒(4)侧壁伸至外侧;提扣(402)固定于搅拌杆(400)伸出墨盒(4)的一端上;搅拌杆(400)位于墨盒(4)内的一端上还设置有叶片(4000)。

6.根据权利要求5所述的柔版印刷机,其特征在于:搅拌装置(40)还包括扣罩(401)、挡板(403)和压紧弹簧(404);扣罩(401)的一端为开口端且另一端为封闭端;扣罩(401)以封闭端套在搅拌杆(400)上且以开口端固定于墨盒(4)外侧;挡板(403)位于扣罩(401)内且固定于搅拌杆(400)上;压紧弹簧(404)位于扣罩(401)内且具有向接近墨盒(4)方向推动挡板(403)的趋势。
