专利号: 2019210304158
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

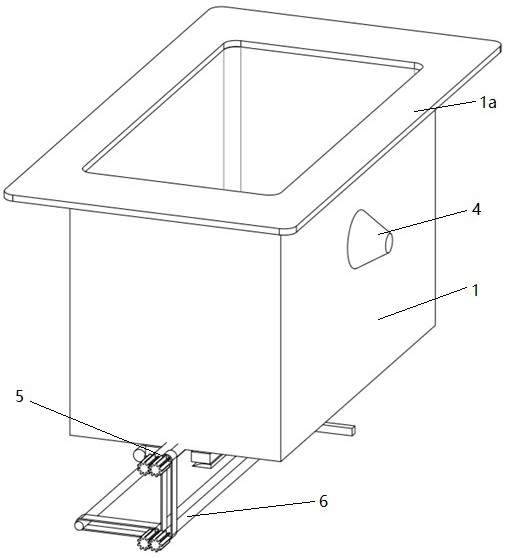

1.一种自动纸袋制作及打包装置,其特征在于,包括包装腔体、传送机构和纸袋卷,所述包装腔体为长方箱体,所述包装腔体的顶面为敞口,所述包装腔体的底面设有穿袋缝,所述包装腔体的两侧分别设有横置的气缸,所述气缸的伸缩杆相对设置且所述伸缩杆连接有真空吸盘,所述真空吸盘位于所述包装腔体内,所述传送机构和纸袋卷设置于所述包装腔体的下方,所述传送机构包括上输送对辊和下输送对辊,所述上输送对辊和下输送对辊的辊轴线均平行于所述穿袋缝的轴线,所述纸袋卷的展开端依次穿过所述下输送对辊的辊间隙、所述上输送对辊的辊间隙和所述穿袋缝进入所述包装腔体。

2.根据权利要求1所述的自动纸袋制作及打包装置,其特征在于,所述上输送对辊和下输送对辊之间设有切割装置,所述切割装置包括切割垫和切割刀,所述切割垫和切割刀分别位于纸袋的两侧,所述切割刀由切割气缸驱动以垂直于纸袋表面的方向移动。

3.根据权利要求2所述的自动纸袋制作及打包装置,其特征在于,所述切割刀为直线刀刃,所述切割刀长度大于所述纸袋的宽度。

4.根据权利要求2所述的自动纸袋制作及打包装置,其特征在于,所述切割装置与下输送对辊之间设有开提孔装置,所述开提孔装置包括开孔垫和开孔刀,所述开孔垫和开孔刀分别位于纸袋的两侧,所述开孔刀由开孔气缸驱动以垂直于纸袋表面的方向移动,所述开孔刀设有环形刀刃。

5.根据权利要求2所述的自动纸袋制作及打包装置,其特征在于,所述上输送对辊和切割装置之间设有纸袋封口装置。

6.根据权利要求1所述的自动纸袋制作及打包装置,其特征在于,所述包装腔体的敞口边缘设有翻边。
